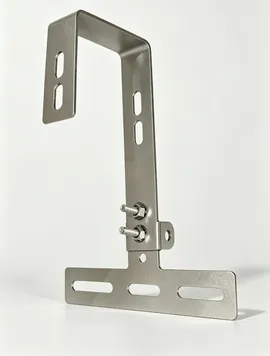

Регулируемый крючок для солнечной черепицы Т-образного типа с двойным болтом

Материал

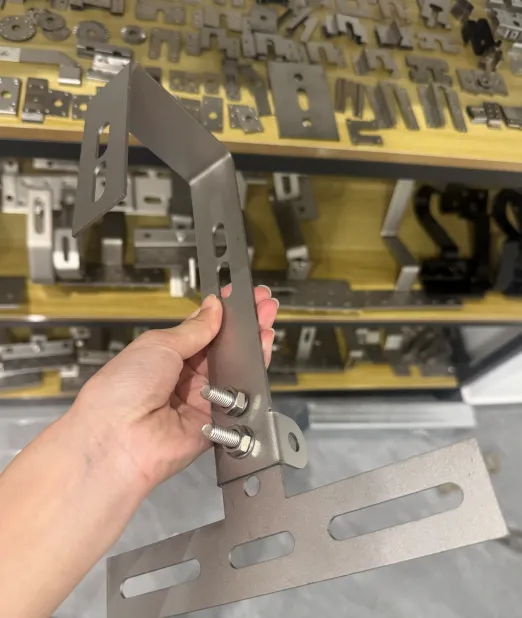

Этот тип регулируемого кровельного крюка Т-образного типа с двумя болтами для солнечной черепицы от поставщика.Сямэнь Хонор Энерджистрого принимает: нержавеющую сталь SUS304;

Также доступен алюминиевый сплав с порошковым покрытием (серая версия с порошковым покрытием показана на рисунке).

Конструктивные особенности

· Двойные стопорные болты: фиксируют вертикальный рычаг и обеспечивают широкий диапазон регулировки угла, идеально подходят для плитки неправильной формы с большой разницей по высоте, такой как испанская плитка, S-образная плитка и глазурованная плитка.

· Отверстия с прорезями на вертикальном кронштейне: позволяют регулировать высоту по вертикали.

· Т-образное основание с удлиненными пазами: поддерживает точную настройку по горизонтали для надежного крепления к стропилам крыши.

· Изогнутый верхний наконечник: для соединения с монтажными рейками для солнечных батарей.

Отличие от обычного крючка для плитки Т-образного типа

Этот регулируемый кровельный крюк Т-образного типа с двумя болтами для солнечной черепицы имеет изогнутую под углом верхнюю часть, обеспечивающую гораздо больший ход регулировки угла. Он специально разработан для крыш с глубоко изогнутой черепицей.

Преимущество

·  Регулировка в трех направлениях (высота, горизонтальное положение и широкий диапазон углов) позволяет использовать неровную, сильно изогнутую черепицу, такую ​​как испанская черепица, S-образная черепица и глазурованная черепица.

· Двойные стопорные болты обеспечивают стабильную фиксацию угла на жестких крышах с неровным скатом.

· Изготовлен из сверхпрочной нержавеющей стали SUS304 (опционально алюминий с порошковым покрытием), толщиной 3-4 мм для высокой несущей способности и устойчивости к ветру.

· Удлиненные прорезные отверстия значительно снижают сложность установки на месте.

· 10-летняя гарантия со сроком службы 25 лет, хорошо зарекомендовавшая себя для солнечных проектов в Юго-Восточной Азии.

Как установить регулируемый Т-образный крючок для солнечной черепицы с двумя болтами

1. Расположите точку установки на стропилах крыши и поднимите черепицу.

2. Закрепите Т-образное основание на стропилах. Удлиненные прорези позволяют осуществлять точную регулировку по горизонтали.

3. Ослабьте болты на вертикальном рычаге и сдвиньте крючок вверх и вниз, чтобы установить нужную высоту.

4. Отрегулируйте угол верхнего изогнутого выступа, ослабив двойные стопорные болты. Плотно затяните оба болта, как только получите правильный угол.

5. Прикрепите солнечные рейки к верхнему крючку с помощью болтов. Дважды проверьте уровень.

6. Сбросьте плитку и проведите водонепроницаемую обработку в месте проникновения.

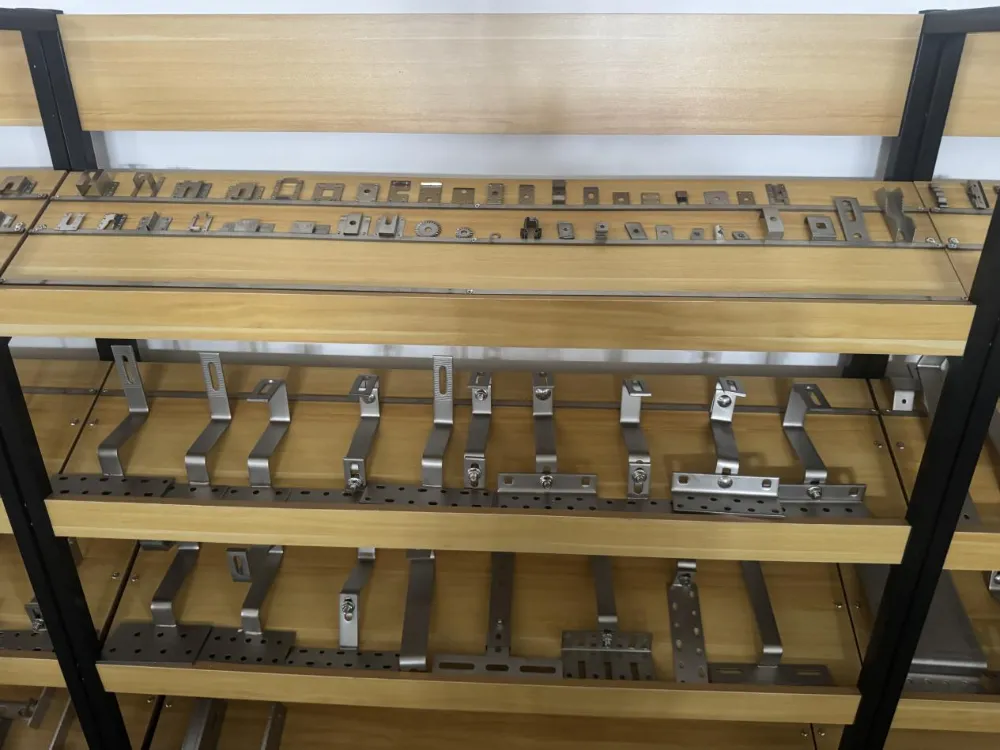

Регулируемый крюк для крыши из солнечной черепицы Серия

У нас представлен широкий выбор регулируемых монтажных кронштейнов. Не стесняйтесь обращаться к нам по любым вопросам.
