Простое в эксплуатации руководство по установке на земле из углеродистой стали с регулируемым наклоном

Простое в эксплуатации крепление для заземления из углеродистой стали с регулируемым наклоном, изготовленное системой Xiamen Honor Energy, в основном изготовлено из углеродистой стали, которая по своей сути обладает превосходной прочностью и несущей способностью, что позволяет ему стабильно поддерживать установленное на нем оборудование, такое как фотоэлектрические модули в обычных сценариях применения.

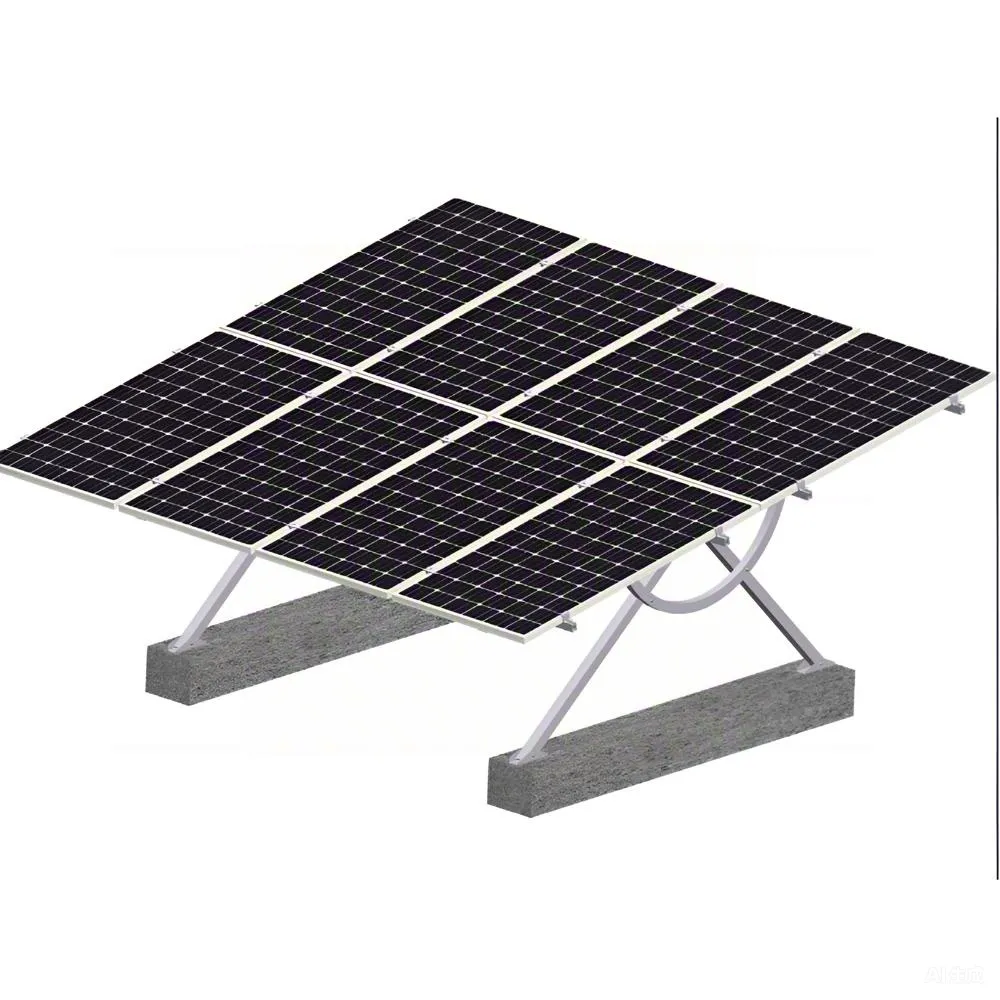

Наземная опора из углеродистой стали с регулируемым наклоном представляет собой наземную опорную конструкцию, изготовленную в основном из углеродистой стали, ключевой особенностью которой является возможность гибкой регулировки угла установки.

Спецификация

Подходящие среды применения

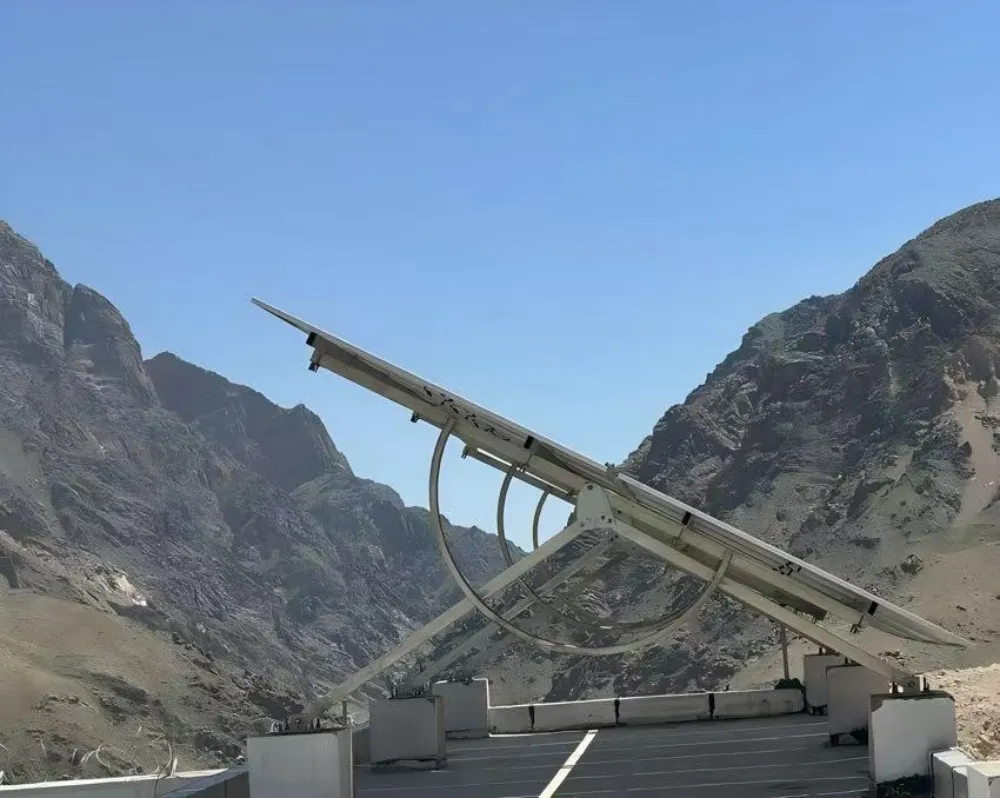

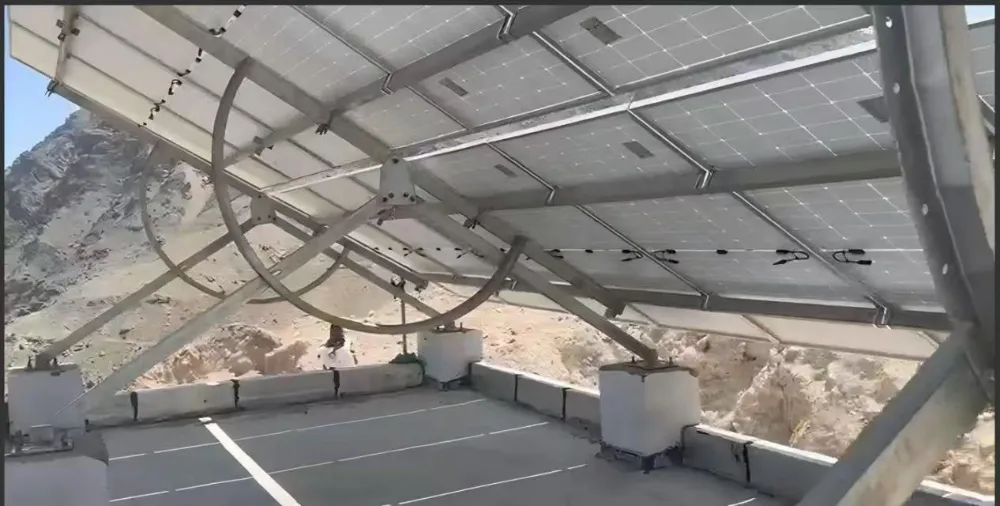

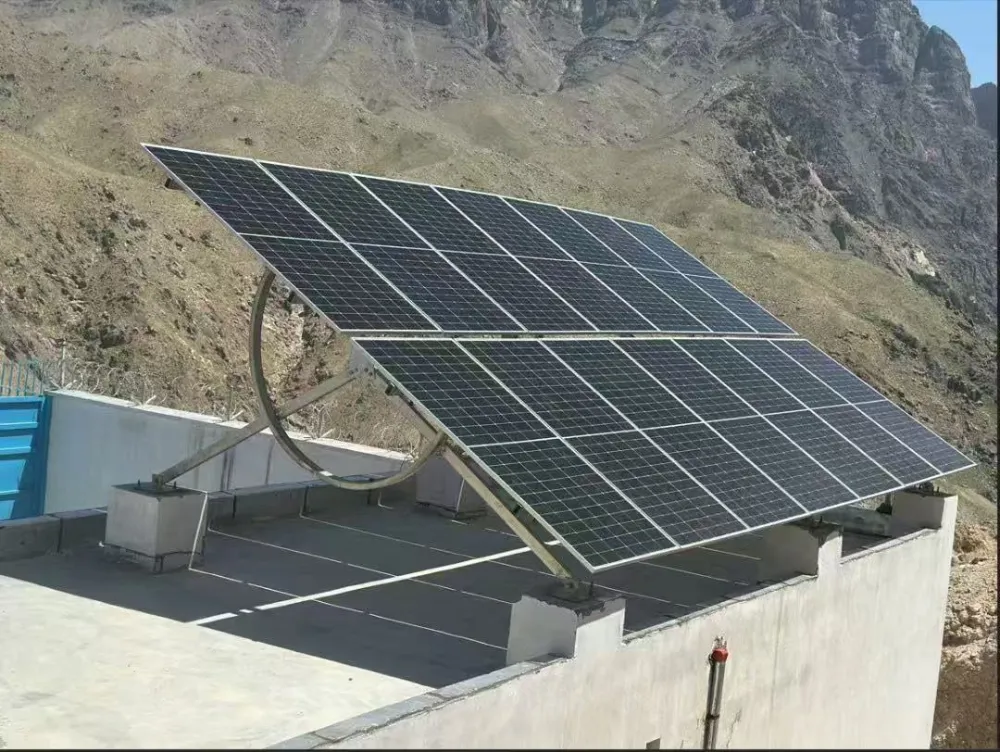

1. Бетонные плоские крыши коммерческих и промышленных зданий.

Не допускается сверление крыши и повреждение гидроизоляционного слоя; химические анкеры не могут быть использованы. Система опирается на бетонные противовесы для удержания груза, а угол наклона модуля можно регулировать вручную на месте с помощью дугообразных зажимов.

2. Требуется точная настройка наклона на месте в соответствии с местной широтой.

Наземные крепления из углеродистой стали с регулируемым углом можно многократно регулировать вручную на месте.

Болты можно ослабить позже, чтобы сбросить угол наклона и улучшить выходную мощность.

Идеально подходит для коммерческих, промышленных и распределенных фотоэлектрических проектов.

Не подходит для наземных электростанций общего назначения мощностью ГВт из-за большой нагрузки на ручную настройку.

3. Площадки, на которых существующие конструкции не должны быть повреждены.

Крыши или мощеная площадка, где владелец запрещает бурение, которое может повредить водонепроницаемые слои или тротуар.

Преимущество

Угол крепления наземного крепления из углеродистой стали с регулируемым углом можно отрегулировать в соответствии с тем, как падает свет. Это углеродистая сталь со слоем цинка, поэтому она хорошо держится, не ржавеет и отлично работает на открытом воздухе. Кроме того, его легко настроить — это экономит ваше время и труд.

Мы можем спроектировать индивидуальные регулируемые наклонные опоры в соответствии с размером объекта, количеством солнечных панелей и местными климатическими условиями, предоставленными клиентами, а также проанализировать эффективность использования солнечной энергии для клиентов.

Наша конструкция также учитывает усилие, необходимое для ручной регулировки, гарантируя, что пользователи смогут легко регулировать наклон без дополнительных усилий.

Установка

1. Сначала отметьте, где должны располагаться кронштейны, чтобы определить их точные места.

2. Закрепите основание, используя дюбели, чтобы закрепить его на земле.

3. Соедините основной кронштейн — соедините вертикальные стойки и поперечные раскосы.

4. Установите регулятор угла наклона и установите нужный вам наклон. 5. Сожмите все детали очень плотно и убедитесь, что ничего не шатается.

Сертификация

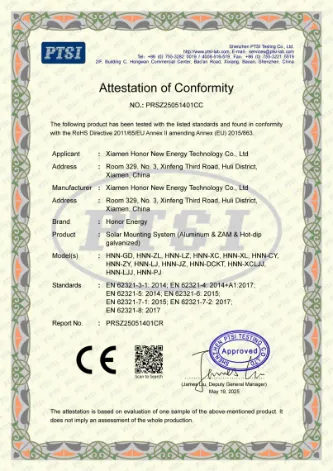

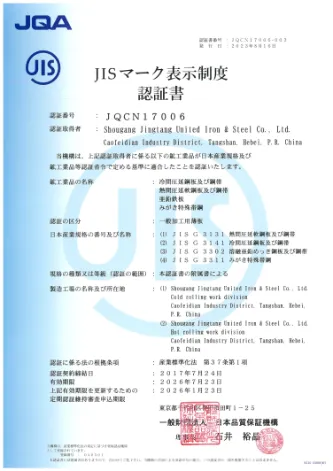

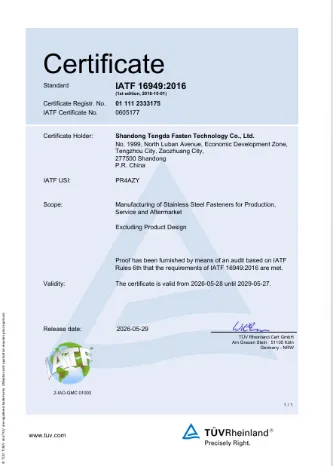

Мы имеем сертификаты TUV, CE и JIS. Полный контроль качества процесса от сырья до готовой продукции. Наша техническая и коммерческая команда обеспечивает комплексную поддержку для клиентов фотоэлектрических систем по всему миру.

Упаковка

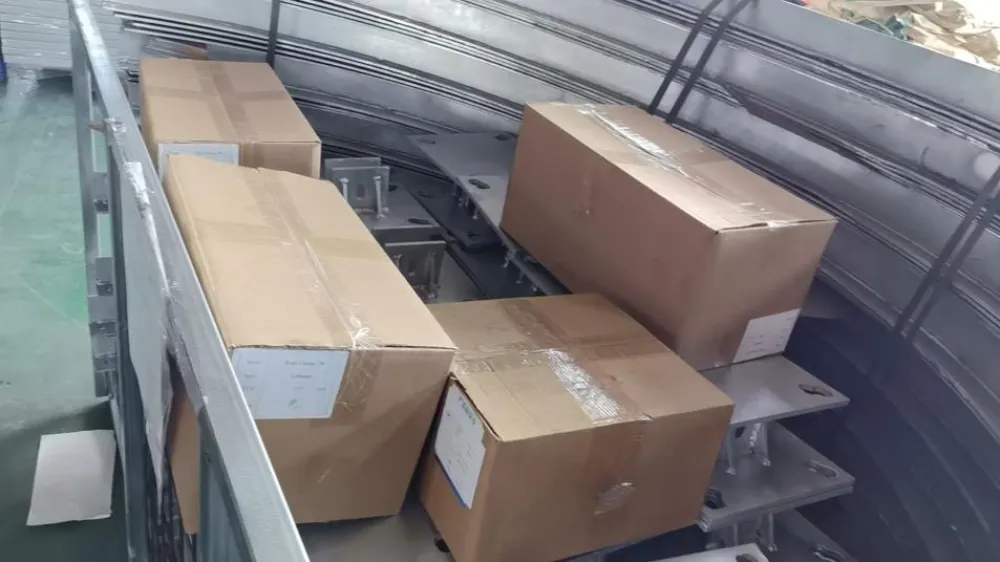

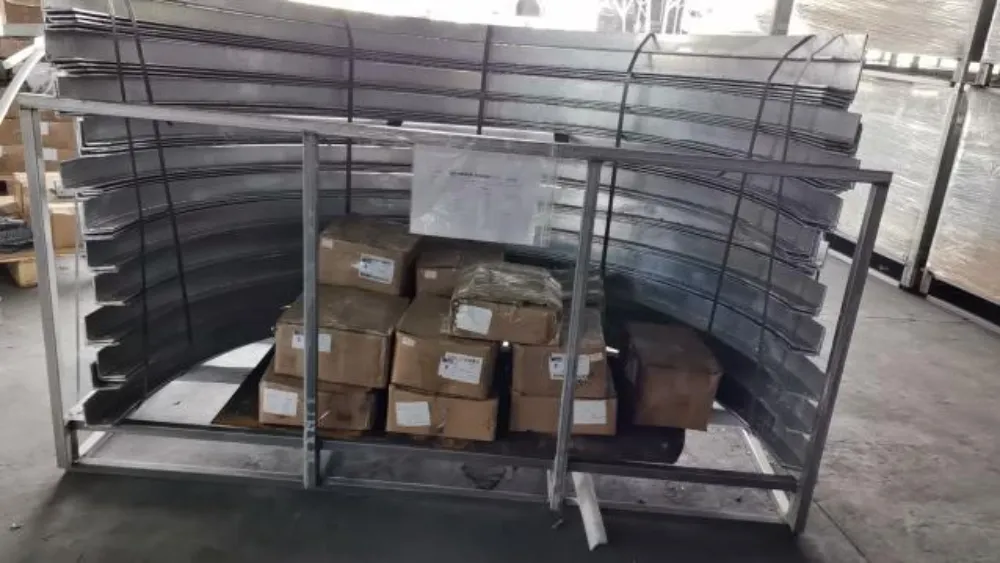

Вся наша продукция поставляется на стальных или деревянных поддонах, которые защищают монтажные конструкции от деформации и облегчают транспортировку. Мелкие компоненты упакованы в картонные коробки.

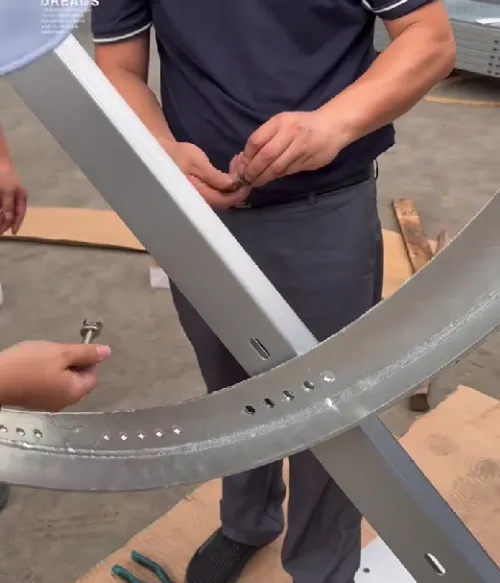

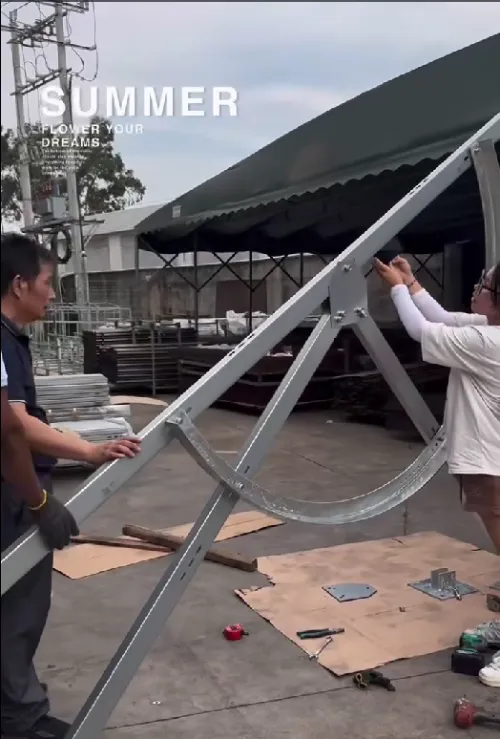

Заводская предварительная сборка и проверка

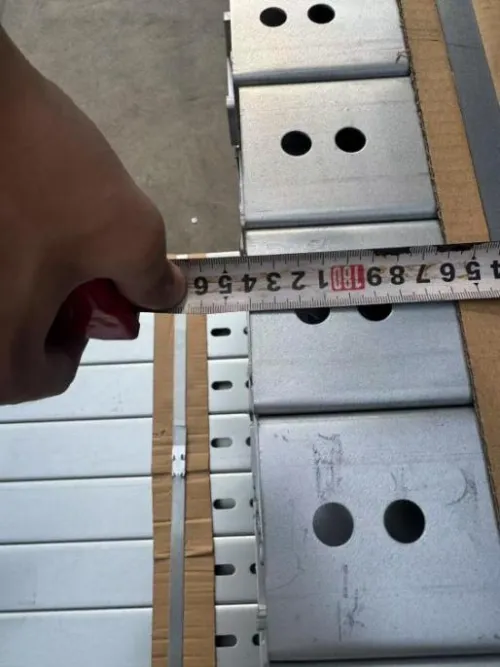

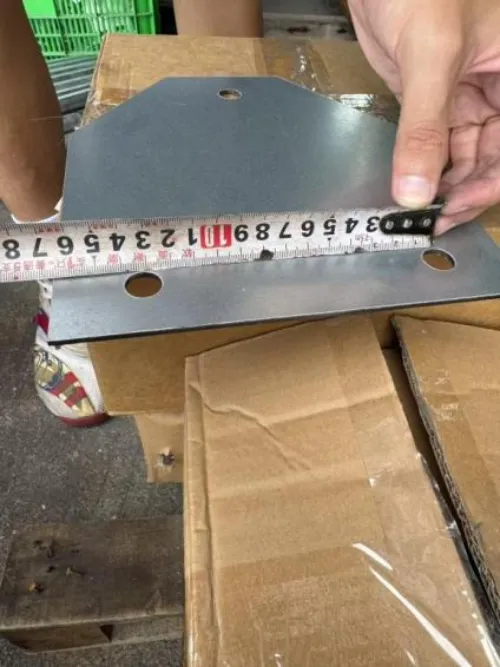

Вся продукция проходит предварительную проверку перед отправкой. Мы проверяем ключевые данные, включая угол, размеры и толщину, чтобы гарантировать, что поставляемые изделия соответствуют ожиданиям клиентов.

Часто задаваемые вопросы

Вопрос: На какой угол наклона можно отрегулировать этот кронштейн?

О: Стандартный регулируемый диапазон наклона составляет 10–35°. В зависимости от широты проекта доступен пользовательский максимальный угол до 40°. Угол фиксируется вручную через полукруглое дугообразное шлицевое отверстие. Затяните болты после установки угла; никаких дополнительных аксессуаров не требуется.

Вопрос: Балластный или проходной монтаж?

A: Это система крепления с балластом, фиксируемая нижними бетонными противовесами. Не требуется сверление крыши, и гидроизоляционный слой крыши не будет поврежден. Решение для установки с бурением является дополнительным для проектов с высокой ветровой нагрузкой.

Вопрос: Какова ветровая и снеговая нагрузка?

A: Стандартная расчетная ветровая нагрузка: 60 ​​м/с; снеговая нагрузка: 1,6 кН/м².

Вопрос: Можно ли установить его как на плоских крышах, так и на земле?

Ответ: Он в первую очередь предназначен для бетонных плоских крыш. Его также можно использовать на твердой ровной поверхности. Непосредственная установка на мягкий грунт не рекомендуется; Для наземных проектов необходимы бетонные фундаменты.

Вопрос: Подходит ли он для прибрежных районов с соляным туманом?

A: Стандартные алюминиевые профили устойчивы к нормальным влажным условиям. Для продления срока службы на объектах в пределах 5 км от береговой линии рекомендуется использовать полный комплект болтов SS304.

Вопрос: Насколько сложна установка? Какие инструменты необходимы?

A: Модульная предварительно собранная конструкция. Требуются только основные ручные инструменты, такие как гаечные ключи и торцевые ключи. Подробные установочные чертежи прилагаются. Никакого специального сверхмощного оборудования не требуется.

Вопрос: Можно ли отрегулировать угол наклона после установки?

А: Да. Ослабьте стопорные болты на шарнире дуги, установите заданный угол, затем снова затяните все болты.

Вопрос: Каков гарантийный срок?

 О: 12-летняя гарантия на алюминиевые конструкционные детали. Варианты расширенной гарантии обсуждаются.

Вопрос: Каково время производства?

О: Обычно 7:15 рабочих дней после получения депозита, в зависимости от общего количества заказа.
