Мини-рейка для быстрой установки солнечной системы крепления

Премиальный стандарт сырья для долгосрочной эксплуатации на открытом воздухе

Каждая деталь системы быстрого монтажа на солнечных батареях Mini-Rail от поставщикаСямэнь Хонор ЭнерджиВ качестве основного профиля строго используется алюминиевый сплав аэрокосмического класса 6005-T5, который подвергается двухслойной анодированной антикоррозионной обработке. Такая обработка поверхности промышленного уровня имеет множество практических преимуществ:

Структура и материалы

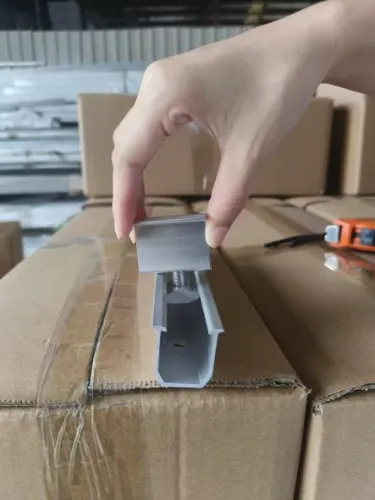

Профиль основного корпуса: алюминиевый сплав 6005-T5 с анодированной антикоррозионной обработкой. Его U-образный паз для рельса идеально сочетается с быстроустанавливаемыми зажимами, показанными на предыдущем рисунке.

Нижние крепления: Оснащены саморезами из нержавеющей стали и водонепроницаемыми резиновыми прокладками из EPDM. Кронштейны можно крепить непосредственно на поверхность стальной черепицы, не повреждая первоначальный гидроизоляционный слой крыши.

Доступные стандартные длины: 120 мм, 150 мм и т. д. Длина нестандартного размера поддерживается по запросу.

Ключевые преимущества конструкции

1. Легкая конструкция и более низкие затраты.

Традиционные полноразмерные алюминиевые направляющие длиной 4 метра потребляют слишком много алюминиевого сырья и требуют больших грузов при транспортировке. Наша система быстрого монтажа на солнечных батареях Mini-Rail имеет одноточечную опорную конструкцию. Это сокращает потребление алюминия почти на 60%.

2. Сверхбыстрая установка на месте.

Высотные монтажные работы может выполнить один рабочий. Вам останется только зафиксировать короткие рейки саморезами. При использовании подходящих быстроразъемных зажимов солнечные панели можно зафиксировать прямо в пазе рельса, и предварительная установка болтов с резьбой больше не требуется. Каждую короткую направляющую можно регулировать отдельно, чтобы адаптировать ее к уклонам крыши и отклонениям между прогонами.

3. Неразрушающее и водонепроницаемое решение для монтажа на крыше.

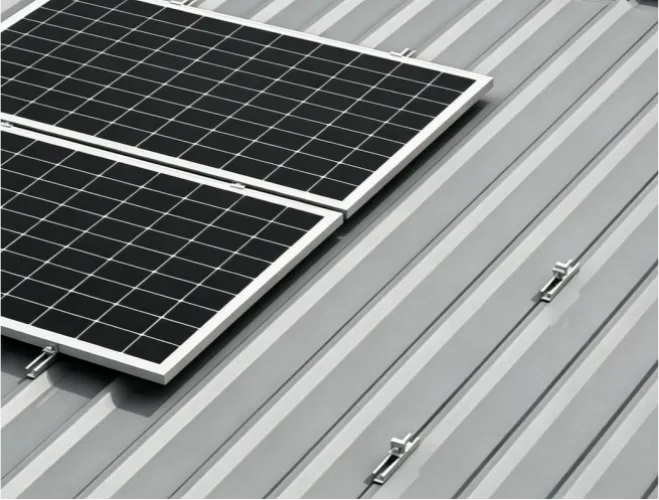

Полноразмерная нижняя резиновая прокладка полностью закрывает каждое резьбовое отверстие, предотвращая утечку дождевой воды через просверленные отверстия. Эта система быстрого монтажа на солнечных батареях с мини-рельсом подходит для различных типов металлических крыш, включая крыши со стоячим фальцем, черепицу с угловым замком и трапециевидные листы из цветной стали для заводских зданий.

4. Широкая совместимость

Рейка имеет стандартный паз шириной 40 мм. Он работает с распространенными средними и концевыми зажимами солнечных панелей, доступными на мировом рынке, и подходит для рам фотоэлектрических модулей толщиной от 30 до 40 мм.

Как установить систему быстрого монтажа на солнечной батарее Mini-Rail

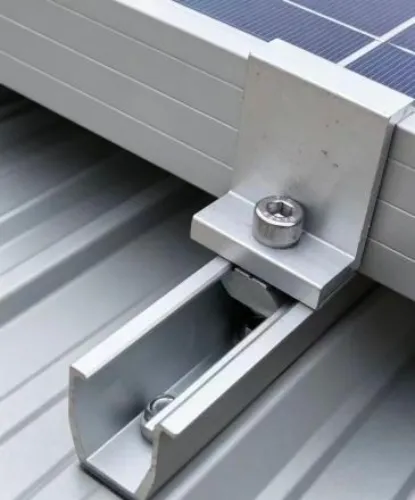

Сборка короткой направляющей мини-U-образной формы проста. Вкрутите саморезы в крышу, чтобы закрепить направляющую, затем вставьте средние или боковые зажимы в направляющую и закрепите солнечные панели.

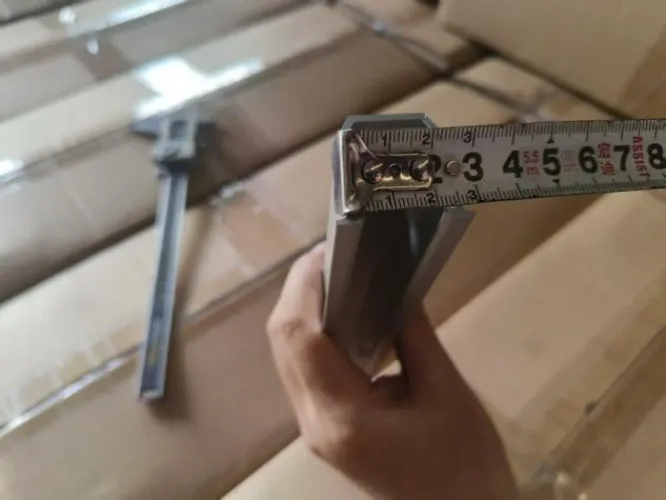

Выборочная проверка

Мы проведем пробную сборку продукции перед доставкой и строго проверим все размеры.

Сямэнь Хонор Энерджи предоставит вам профессиональное руководство, точные расценки и продукцию надежного качества.
