Солнечный концевой зажим

Фиксированные компоненты: благодаря координации корпуса зажима и болтов концы фотоэлектрических модулей прочно фиксируются на направляющих опоры, уравновешивая собственный вес модулей и внешние нагрузки (например, ветер и снег, давление ветра).

Буферная защита: некоторые концевые зажимы оснащены резиновыми или силиконовыми прокладками внутри, которые могут уменьшить прямое трение между рамой компонента и металлическим корпусом зажима, предотвратить появление царапин на раме и в то же время уменьшить тепловое расширение и напряжение сжатия, вызванное изменениями температуры.

Адаптация и регулировка: различные характеристики торцевых зажимов солнечных панелей могут быть адаптированы к фотоэлектрическим модулям различной толщины (обычно 20-50 мм) и различным типам рам (например, из алюминиевого сплава, пластика, армированного стекловолокном), отвечая разнообразным требованиям к установке.

Зажим концевого рельса широко используется в таких сценариях, как наземные фотоэлектрические электростанции, распределенные фотоэлектрические системы на крыше и фотоэлектрические навесные стены. Он особенно подходит для плоских или наклонных монтажных конструкций, где необходимо закрепить боковые части компонентов. Это незаменимый вспомогательный крепежный компонент в фотоэлектрических системах поддержки.

Концевой зажим делится на четыре типа:

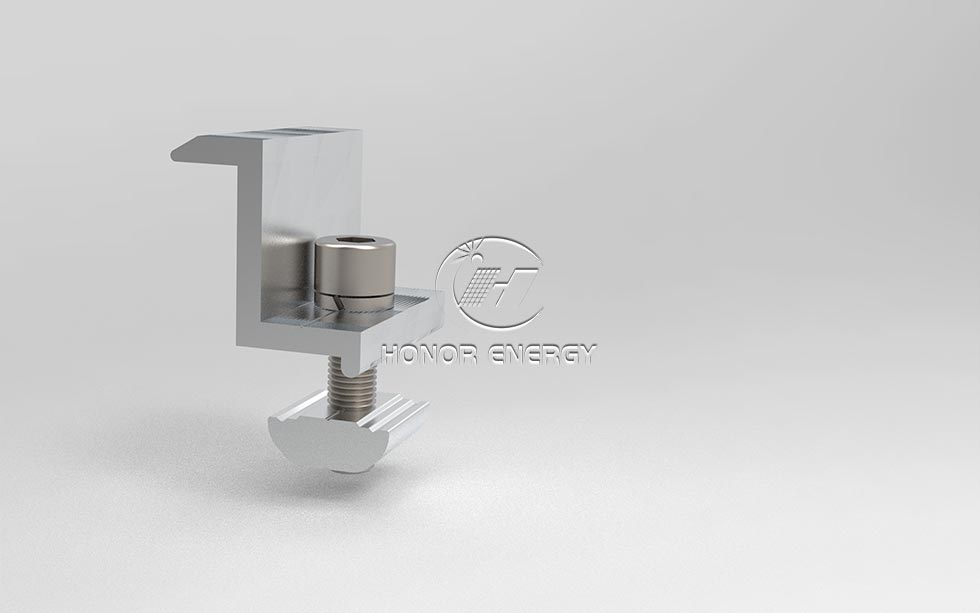

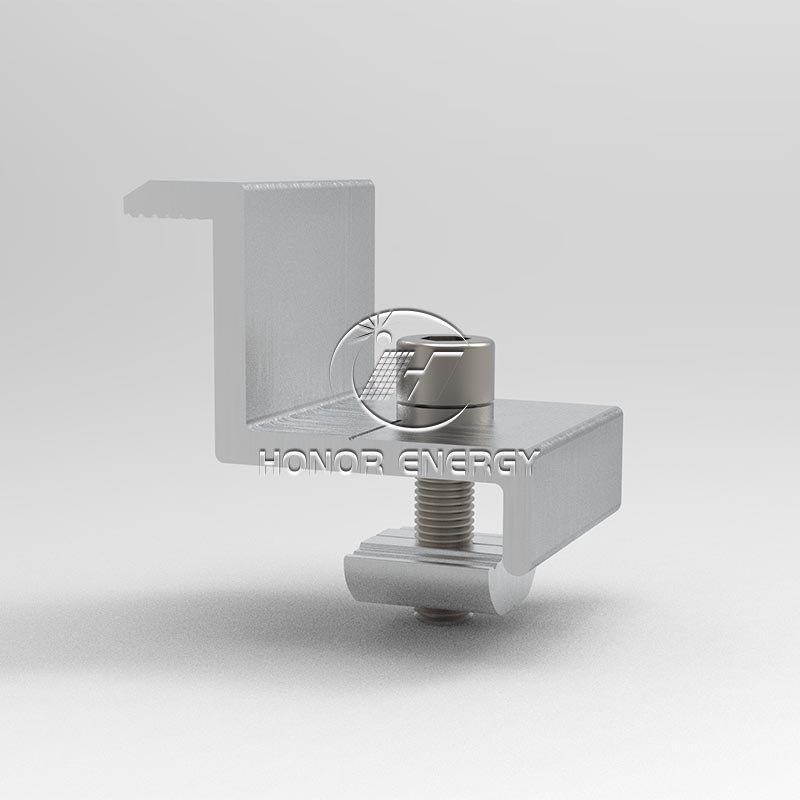

1. Обычный концевой зажим: регулировка болта адаптирована к компонентам разной толщины и гибко реагирует на различия в спецификациях.

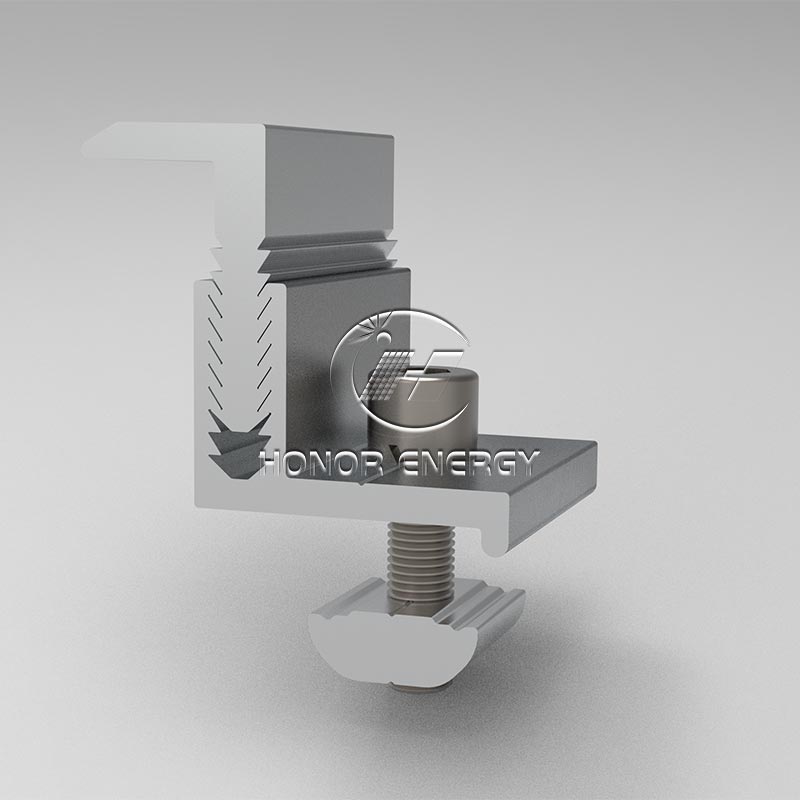

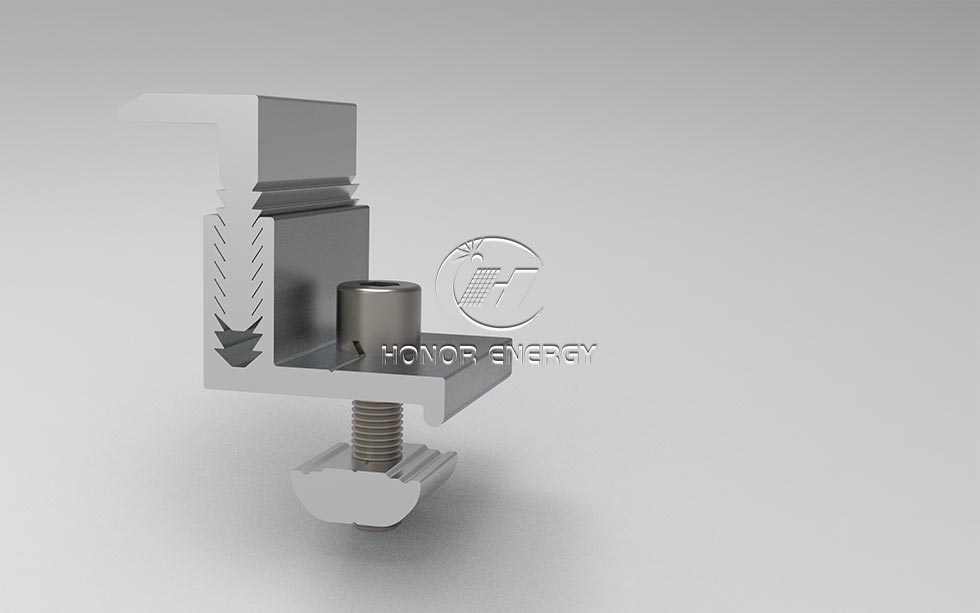

2. Регулируемый концевой зажим: регулировка болта адаптирована к компонентам разной толщины и гибко реагирует на различия в спецификациях.

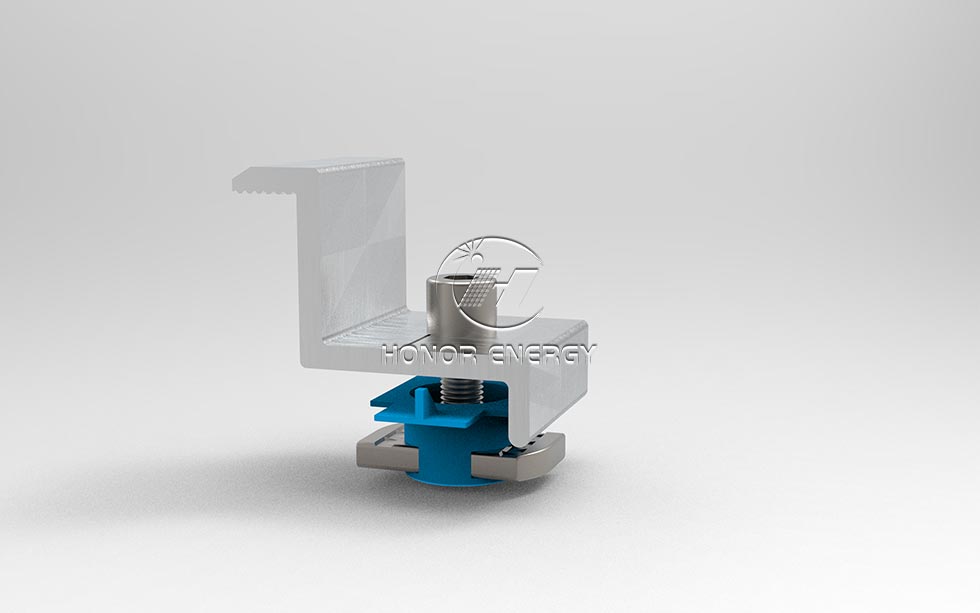

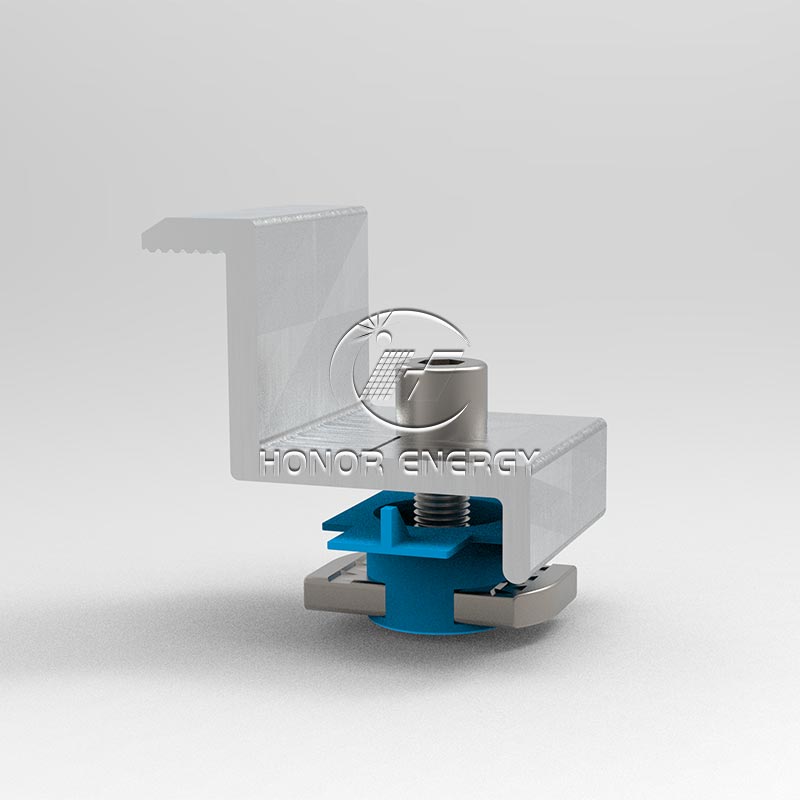

3. Пластиковый зажим на конце крыла: с пластиковыми фланцами и прокладками он устойчив к царапинам, снижает нагрузку и защищает раму.

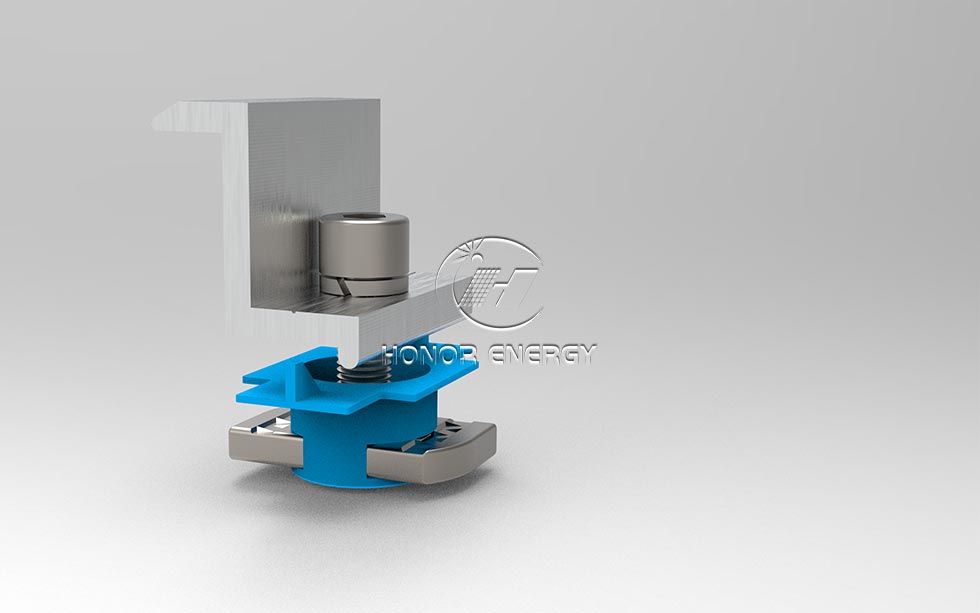

4. Быстрозажимной зажим: конструкция с защелкой и пазом обеспечивает быструю установку без инструментов и ускоряет крупномасштабное строительство.

преимущество

1. Полный спектр охваченных моделей: доступны регулируемые, стандартные, пластиковые крылья и быстрые модели, совместимые с компонентами диаметром от 20 до 55 мм, отвечающие всем требованиям по устойчивости к царапинам и быстрой установке.
2. Бонусные баллы за детали: модель с пластиковым крылом оснащена двойной буферной защитной рамой, регулируемая модель точно настроена, черная модель имеет матовое сочетание пейзажей, а защелка для быстрой установки была проверена на долговечность после 100 000 циклов.
3. Гарантия спокойствия: сертификация IEC + 12-летняя гарантия, оптовая закупка с низкими потерями и душевное спокойствие.

Инструкции по установке

Перед установкой

Убедитесь, что модель соответствует толщине концевого зажима солнечной батареи (20–55 мм), и очистите масляные пятна и пыль с поверхности установки.

Процедура установки

Расположение: отцентрируйте корпус зажима между боковой частью компонента и направляющей и выровняйте края.
Предварительная фиксация: вручную затяните болты, приложив небольшое усилие и выровняв компоненты.
Затяжка: Используйте динамометрический ключ для затяжки с моментом 8–12 Н·м, чтобы обеспечить плотную посадку без каких-либо ослаблений.

Примечание специального выпуска

Пластиковый концевой зажим крыла: Пластиковый фланец должен полностью совпадать с краем детали.
Быстрый концевой зажим: вставив в слот для карты, нажмите на пряжку до ее фиксации со щелчком, а затем осторожно надавите, пока не будет смещения.
