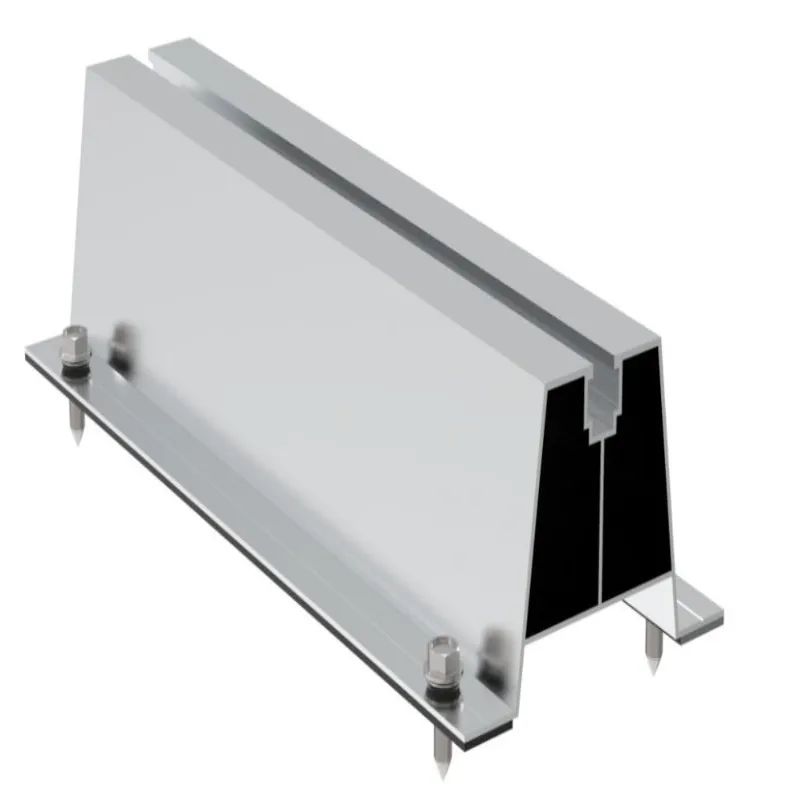

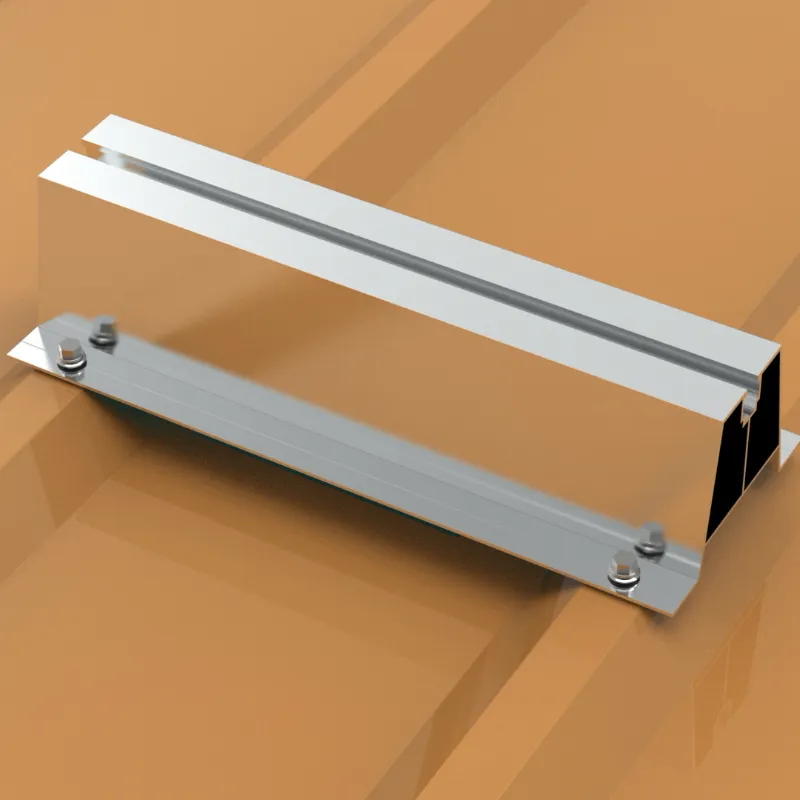

U70 Алюминиевая монтажная рейка для солнечных батарей

Алюминиевые монтажные рельсы для солнечных батарей U70 компании Xiamen Honor Energy для оптовых закупок. Он обеспечивает надежную работу в прибрежных районах с соляными туманами, в дождливых зонах, в регионах с высокими температурами и в местах, подверженных морозам. Однако он не подходит для объектов с сильной химической коррозией, если не применяется дополнительная защитная обработка. Помимо модели U70, мы также поставляем альтернативные варианты, в том числе U30 и U50. Кроме того, мы можем предложить профессиональные технические рекомендации, основанные на реальных условиях на объекте.

Технические характеристики продукта

Преимущества

Экономичная мини-рельсовая конструкция снижает расход алюминия и нагрузку на крышу.

Быстрая установка на месте экономит трудозатраты при реализации крупных коммерческих проектов на крыше.

Идеально подходит для трапециевидных/гофрированных металлических крыш с водонепроницаемыми прокладками из EPDM.

Высокопрочный алюминиевый сплав 6005 T5, выдерживает ветровые и снеговые нагрузки.

Универсальный Т-образный паз, совместимый с большинством фотоэлектрических зажимов и солнечных модулей.

Короткий профиль, удобный для упаковки и транспортировки, меньший риск деформации.

Как установить алюминиевую монтажную рейку U70 для солнечной батареи

Шаг 1: Найдите прогоны под металлической крышей и отметьте места сверления. Шурупы должны крепиться к прогонам, а не только к листу крыши.

Шаг 2: Установите направляющую U70 в отмеченное положение. Закрепите прогон крыши саморезами вместе с водонепроницаемыми прокладками из EPDM. Затяните до необходимого момента.

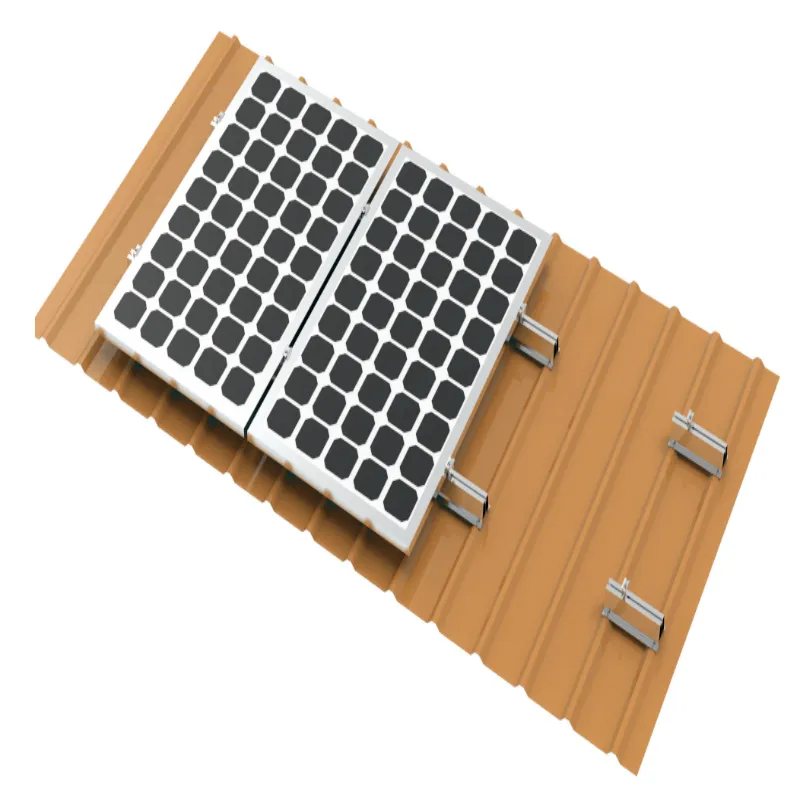

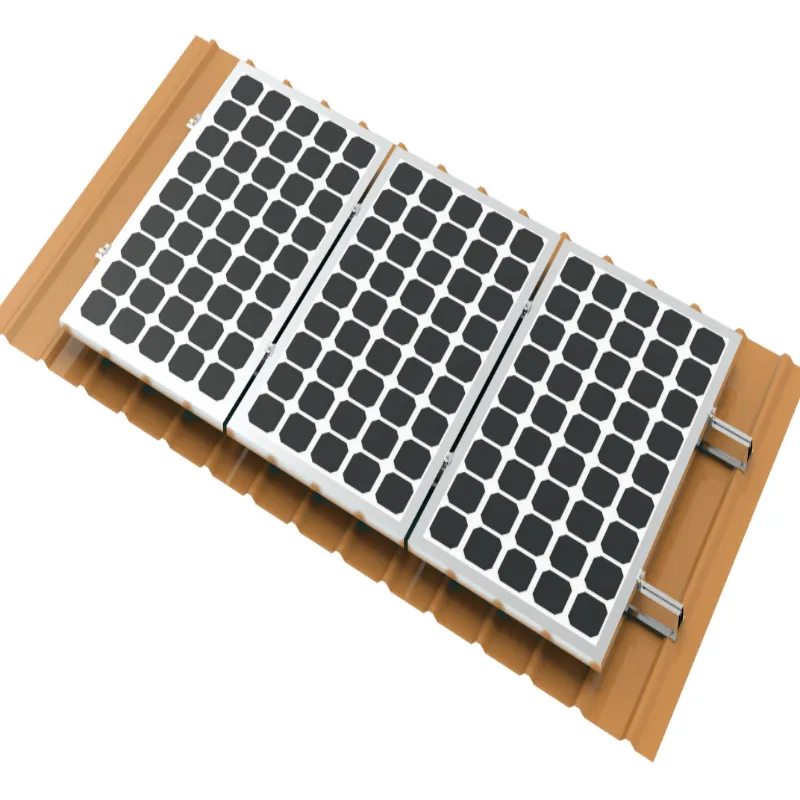

Шаг 3: Расположите несколько направляющих U70 в соответствии с размерами солнечного модуля. Убедитесь, что каждый угол модуля поддерживается направляющей. Положите фотоэлектрические модули на верхнюю часть направляющих U70.

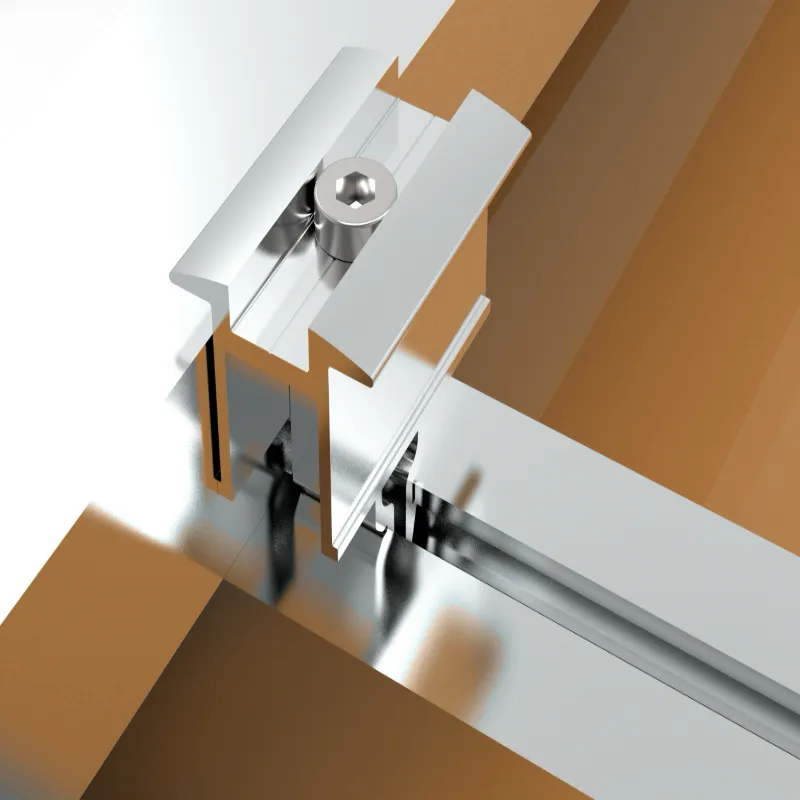

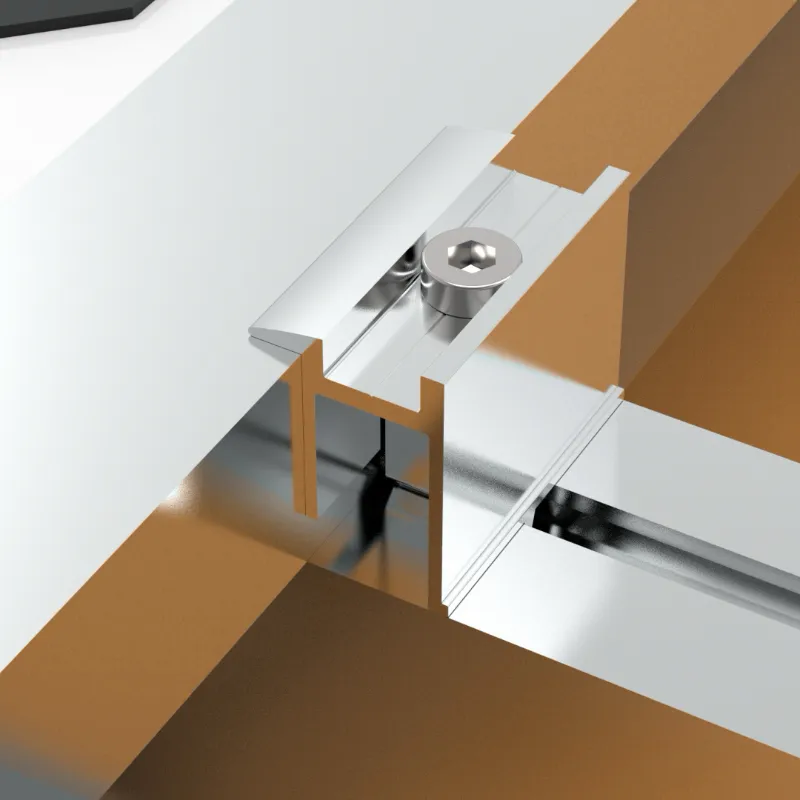

Шаг 4. Установите быстроустанавливаемые концевые и средние зажимы и затяните их с указанным моментом затяжки, чтобы надежно удерживать рамы модулей.

Шаг 5: Дважды проверьте момент затяжки всех винтов и целостность прокладок; установка завершена.

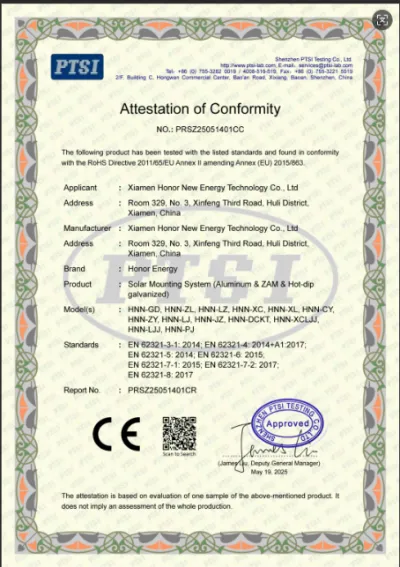

Сертификация

Наши алюминиевые направляющие для солнечных панелей U70 производятся под контролем качества и сертифицированы по стандарту ISO9001.

Корабль вышел.

Из-за небольшой длины мини-рейлов U-образного типа они упаковываются в картонные коробки и закрепляются на деревянных поддонах, что позволяет сохранить товар в чистоте и предотвратить деформацию при транспортировке.

Часто задаваемые вопросы

В1: Для какой крыши подходит этот U-образный мини-рейл?

A: Он в основном предназначен для трапециевидных и гофрированных металлических крыш. Винты необходимо закрепить на прогонах крыши. Не подходит для тонких листов без прогонов или бетонных плоских крыш.

В2: Какой материал и обработка поверхности используются в рельсе?

A: Алюминиевый сплав 6005 T5 с анодированной поверхностью, обладающий хорошей коррозионной стойкостью для длительного использования на открытом воздухе.

В3: Каков гарантийный срок?

О: 10-летняя гарантия на материал рельсов. Исключает повреждения, вызванные установкой, и техногенные повреждения.

В4: Требуется ли сварка во время установки?

Ответ: Сварка вообще не требуется. Закрепите направляющие саморезами и закрепите фотоэлектрические модули Т-образными болтами и зажимами. Все соединения болтовые.

В5: Нужно ли соединить рельсы для удлинения?

О: Соединители для сращивания не требуются. Мини-рейки короткого сечения размещаются непосредственно под каждым углом солнечных модулей.

В6: какой метод упаковки? О: Рельсы упакованы в картонные коробки и закреплены на деревянных поддонах, чтобы сохранить аккуратность и избежать деформации во время транспортировки.

В7: Какие солнечные фотоэлектрические модули совместимы?

A: Совместим с большинством основных фотоэлектрических модулей с высотой рамы 30–45 мм, сочетается с соответствующими средними и концевыми зажимами.

В8: Надежны ли его характеристики ветровой нагрузки?

Ответ: Устойчивость к ветровой нагрузке зависит от расположения прогонов и положения винтов. Винты необходимо закреплять на стальных прогонах, а не только на листах крыши. Стройте в соответствии с расчетным расстоянием, чтобы удовлетворить местные требования к ветровой нагрузке.

В9: Можете ли вы отрезать рельсы до длины, указанной клиентом?

О: Доступна услуга индивидуальной резки с допуском по длине ± 2 мм. Пожалуйста, сообщите нам необходимые размеры.
