Средние зажимы и концевые зажимы

Давайте будем честными: когда люди говорят о фотоэлектрических системах крепления, все внимание уделяется рельсам, столбам и фундаменту. Но части, которые на самом деле удерживают солнечные панели на месте, — это зажимы.средние зажимы и конечные зажимыусилители. В Xiamen Honor Energy мы занимаемся этим бизнесом достаточно долго, чтобы знать одно: если ваши зажимы выйдут из строя, то весь ваш массив окажется в беде.

Что такое средние и концевые зажимы и зачем нужны оба?

Честно говоря, они оба выполняют одну и ту же основную работу: держат солнечные панели на рельсах. Но то, где они сидят, имеет решающее значение. Средние зажимы проходят между двумя панелями.

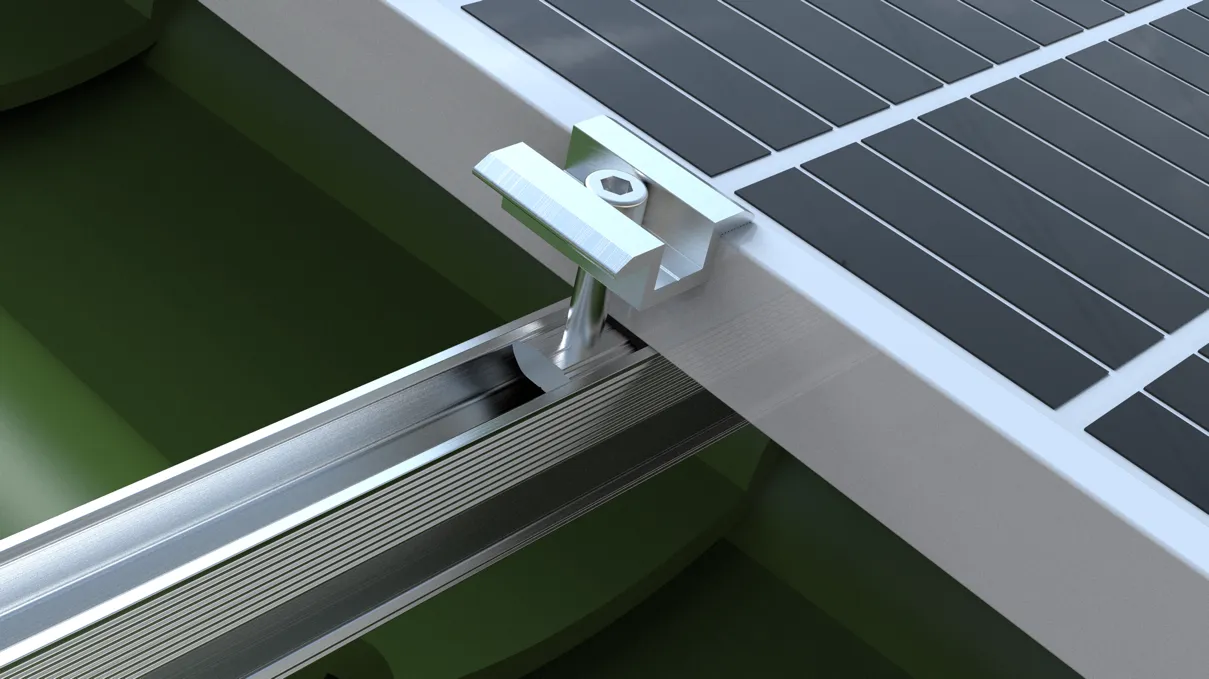

Представьте себе: у вас есть одна панель слева и одна справа, а средний зажим находится прямо в зазоре, одновременно захватывая край обеих. Он сохраняет расстояние равномерным, предотвращает смещение панелей от смещения и плотно фиксирует все на направляющей внизу. Для каждой панели требуется два таких — по одному с каждой стороны. Концевые зажимы — это подставки для книг. Идут в самом начале и самом конце каждого ряда, захватывая только внешний край первой и последней панели. Их задача — не дать всему ряду соскользнуть в сторону при порыве ветра. Без них этот ряд панелей со временем медленно расшатался бы. Проще говоря: средние зажимы соединяются, а концевые зажимы - крышка. Используйте оба, иначе ваш массив не прослужит долго. Концевые зажимы (также называемые боковыми зажимами или краевыми зажимами) устанавливаются на внешних краях каждого ряда панелей. Каждый концевой зажим удерживает только внешний край одного модуля, действуя как «колпачок», предотвращая смещение всего ряда в сторону при сильном ветре или вибрации. Концевые зажимы требуют более тщательной конструкции, чем средние зажимы, поскольку они захватывают только одну панель — под нагрузкой они имеют тенденцию вращаться или соскальзывать с рамы, если не спроектированы должным образом. Проще говоря: средние зажимы обрабатывают соединения между панелями, а концевые зажимы обрабатывают края. Вам понадобится и то, и другое, чтобы превратить ряд отдельных панелей в единую прочную конструкцию.

Технические характеристики

Совместимость с большинством панелей, представленных на рынке. Наши средние и концевые зажимы разработаны с учетом максимальной совместимости. Основные фотоэлектрические модули имеют толщину корпуса от 30 до 50 мм, и наша продукция охватывает практически все из них. Стандартные размеры среднего зажима (толщина модуля): 30 мм / 33 мм / 35 мм / 38 мм / 40 мм / 45 мм / 50 мм Стандартные размеры концевого зажима (высота рамы модуля): 35 мм / 40 мм / 45 мм / 50 мм Длина зажима: стандартная 40 мм, 50 мм, 60 мм — нестандартная длина доступна по запросу. Расстояние между панелями (средний зажим): 20 мм, 26 мм, 28 мм и т. д. Мы также предлагаем регулируемые средние зажимы и регулируемые концевые зажимы, которые охватывают 30/34/38/42 мм или 35/40/45/50 мм в одной модели. Меньше SKU на вашем складе, меньше головной боли на рабочей площадке.

Материалы и отделка

Алюминиевый корпус, фурнитура из нержавеющей стали. Зажимы год за годом находятся на открытом воздухе, подвергаясь воздействию солнца, дождя и перепадов температуры. Если материал неподходящий, они проржавеют через три-пять лет. Наши средние и концевые зажимы изготовлены из алюминиевого сплава 6063-T5 — наиболее проверенного и широко используемого сплава алюминия в индустрии монтажа фотоэлектрических систем. Он обладает высокой прочностью на разрыв, малым весом и отличной коррозионной стойкостью, а срок службы при эксплуатации на открытом воздухе составляет 20–25 лет. Поверхностная обработка анодирована – натуральное серебро или прозрачная, с толщиной оксидной пленки 8-10 микрон. Эта тонкая пленка значительно повышает устойчивость к коррозии. Для особых требований также доступно черное анодированное или электрофоретическое покрытие. Фурнитура изготовлена ​​из нержавеющей стали 304 или 316 – болты и гайки, которые не ржавеют, пока алюминиевые детали остаются в хорошей форме. Противоскользящие накладки изготовлены из резины EPDM (мономер этиленпропилендиена), размещаются между зажимом и каркасом модуля. Эти накладки служат двум целям: они увеличивают трение, чтобы предотвратить перемещение панели под ветровыми нагрузками, и смягчают силу зажима, чтобы избежать царапин или деформации алюминиевой рамы. Каучук EPDM устойчив к ультрафиолетовому излучению и старению и надежно работает при температуре от -40°C до 80°C.

Какие виды мы предлагаем?

Вы могли бы подумать, что средние и концевые зажимы довольно просты – и в большинстве случаев это так. Но с годами мы поняли, что один размер определенно не подходит всем. Разные проекты, разные панели, разные условия на объекте – все они требуют чего-то разного. Итак, вот что у нас есть на складе: Стандартные средние зажимы — это ваши рабочие лошадки. Они подходят для обычных панелей из кристаллического кремния в рамке, которые вы видите в 90% проектов. Совместим с модулями толщиной от 30 мм до 50 мм. Ничего особенного, просто прочный и надежный. Стандартные концевые зажимы – та же идея, но для внешних краев. Тот же диапазон толщины, такая же простая установка. Они делают именно то, что должны делать, и делают это хорошо.

Регулируемые средние зажимы

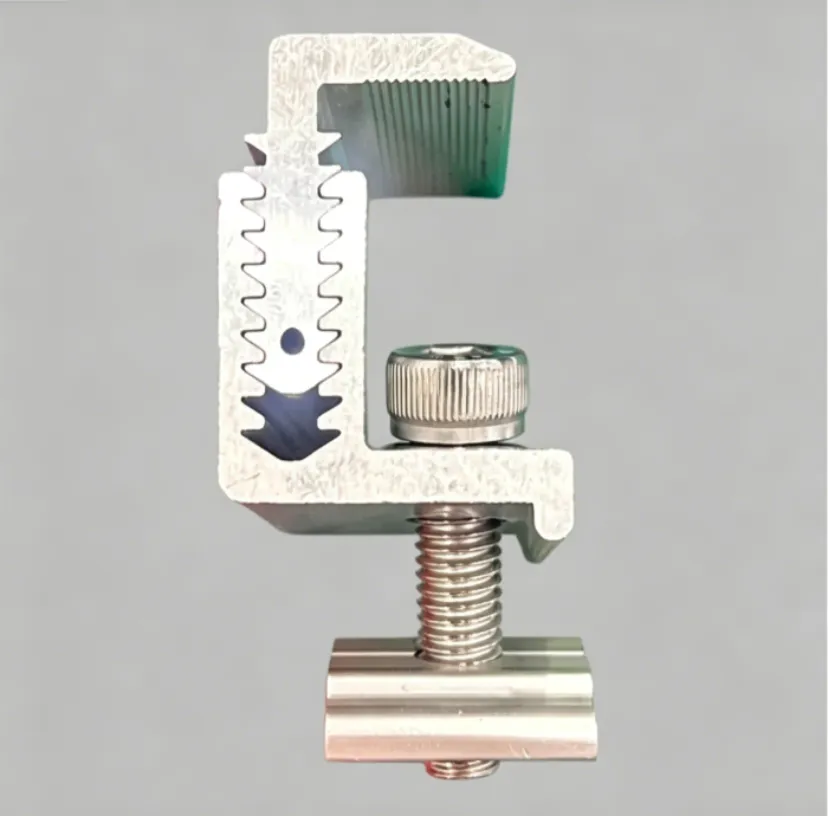

Здесь все становится умнее. Один зажим покрывает изделия различной толщины — 30/34/38/42 мм или 35/40/45/50 мм в одной модели. Больше не нужно гадать, какая толщина вам нужна, не нужно хранить четыре разные детали для четырех разных работ. Возьмите одну коробку, и вы застрахованы от большинства сценариев. Регулируемые концевые зажимы — та же регулируемая концепция, но для краевых положений. Дает вам такую ​​же гибкость на концах рядов. Тонкопленочные средние и концевые зажимы — это своего рода особенность. Тонкопленочные модули намного тоньше стандартных кристаллических панелей — речь идет от 5 до 7,7 мм. Обычные зажимы просто не смогут их правильно захватить. Поэтому мы создаем специальные панели с более узким профилем губок, специально разработанные для надежного удержания тонкопленочных панелей, не повреждая края. Это наш состав. Если вам нужно что-то выходящее за рамки этих стандартных предложений — нестандартная толщина, определенная длина, особая отделка — мы также можем выполнить индивидуальный заказ.

Установка

Просто, быстро, не требует сверления. Установка зажима проста — сверление самих панелей не требуется. Стандартная процедура: прикрепите направляющие (U-образные, C-образные или алюминиевые направляющие) к опорной конструкции, сверху уложите фотоэлектрические панели, поместите средние зажимы между соседними панелями и концевые зажимы на внешних краях, затем затяните болты. Для каждого модуля требуется два средних зажима, а для каждого ряда — два концевых зажима. Рекомендуемый момент затяжки составляет 8–15 Н·м, в зависимости от толщины модуля и условий площадки. Слишком рыхлый, и панели сместятся на ветру; слишком туго, вы рискуете повредить каркас модуля. Подробные рекомендации по крутящему моменту прилагаются к каждой поставке.

Приложения

От крыш до наземных креплений, навесов для автомобилей и средних и концевых зажимов BIPV используются практически во всех типах фотоэлектрических установок. Распределенная фотоэлектрическая система на крыше: крыши из гофрированной стали, плоские бетонные крыши, черепичные скатные крыши — панели крепятся к направляющим с помощью зажимов. Наземные солнечные электростанции: десятки тысяч панелей, соединенных панель за панелью с помощью средних и концевых зажимов. А как насчет навесов для автомобилей? Та же история: панели крепятся к конструкции навеса, а зажимы делают именно то, что делают всегда: крепко все удерживают.

BIPV немного отличается, поскольку панели на самом деле являются частью самого здания. Но знаете что? Вам еще нужны зажимы. Они не являются обязательными.

И, честно говоря, на самом деле не имеет значения, используете ли вы модули с одинарным или двойным стеклом, плоские или наклонные: средние и концевые зажимы — это клей, который удерживает весь массив от развала. Без них у вас не будет ничего, кроме кучи незакрепленных панелей.

Почему выбирают нашу продукцию?

Не будем приукрашивать: компания Xiamen Honor Energy уже много лет занимается монтажом фотоэлектрических систем. Мы точно знаем, где что-то идет не так в солнечной установке. Зажимы могут быть небольшими, но они выходят из строя чаще, чем люди ожидают. Ослабленные винты, состаренная резина, изношенное анодированное покрытие — любая из этих деталей может поставить под угрозу безопасность всего массива. Вот почему мы не экономим на материалах: алюминий 6063-T5, нержавеющая сталь 304 и резина EPDM — все это проверенные решения, соответствующие отраслевым стандартам. Правильное анодирование означает 20 лет бесперебойной эксплуатации на открытом воздухе. Наши спецификации охватывают подавляющее большинство панелей, представленных на рынке, толщиной от 30 до 50 мм, практически все. А если вам нужны нестандартные размеры, мы это тоже можем сделать. Зажимы маленькие. Но не стоит их недооценивать. Если вам нужны надежные зажимы, которые не подведут, обращайтесь.
