Кровельный фотоэлектрический клиплок: подбираем профиль, монтируем правильно

HОнор Энергия, профессиональный поставщик, специализирующийся наАксессуары для фотоэлектрических систем крепления. От кровельных клиплоков до соответствующих реек — мы предлагаем полный спектр универсальных решений. Наши клиплоки охватывают угловые, стоячие, трапециевидные и новейшие интегрированные конструкции, совместимые практически со всеми основными профилированными стальными листами, представленными на рынке, а также доступны нестандартные настройки. Что касается рельсов, мы предлагаем на складе высокопрочные алюминиевые рельсы и соединители из нержавеющей стали различных спецификаций, отвечающие различным требованиям к нагрузке и пролету. Являетесь ли вы EPC-фирмой, установщиком или тем, кто фактически оплачивает счета – Xiamen Honor Energy предоставит вам надежные продукты и быструю и беспроблемную поддержку.

Теперь о кровельных клиплоках: их основная задача довольно проста – они вгрызаются в выступающие выступы стальной крыши и удерживают всю систему фотоэлектрических шин и панелей. Давайте немного разберемся.
Во-первых, они надежно удерживают панели на месте. В этом весь смысл – убедиться, что ваши модули останутся на месте под дождем, ветром или в любую погоду.
Во-вторых – и это немаловажно для угловых и фальцевых крыш – этим клиплокам не нужно сверлить ни одного отверстия. Отсутствие отверстий означает отсутствие утечек. Вы сохраняете первоначальную гидроизоляцию крыши нетронутой, а это именно то, что вам нужно, когда вы имеете дело с крышами заводов или складов. Это делает их хорошо подходящими для больших промышленных или складских крыш.

Улучшение ветроустойчивости. Некоторые клиплоки специально разработаны как противоподъемные, обеспечивая дополнительную удерживающую способность против сильных подъемных сил во время штормов.

Возможность использования различных профилей ребер — клиплок может быть изготовлен по индивидуальному заказу в соответствии с точной формой и размером ребер стального листа, обеспечивая плотное прилегание.
Помимо этого, клиплок также используется в тайфунозащитных системах, устройствах противоснегозащиты и даже для крепления декоративных алюминиевых панелей на крышах.

Основные характеристики кровельных клиплоков

Никаких компромиссов с гидроизоляцией – это самое главное преимущество. Поскольку отверстия не просверливаются, оригинальная водонепроницаемая мембрана остается неповрежденной. Клиплоки со стоячим фальцем, в частности, прикусываются непосредственно к запертым краям, практически исключая риск протечек.



Быстрая установка – многие компоненты можно предварительно собрать на заводе; на месте просто закрепите их на месте и затяните болты. Это экономит и время, и труд.
Легкий и устойчивый к коррозии. Большинство клиплок изготовлены из алюминиевых сплавов (например, 6063-T5 или 6005-T5) с анодированной поверхностью. Они создают небольшую дополнительную нагрузку на крышу и выдерживают испытания в солевом тумане продолжительностью 1000 часов и более.



Но у них есть и недостатки: хотя клиплок и не проникает, он не прикрепляется к крыше навсегда. При длительных ветровых, снеговых или сейсмических нагрузках они могут постепенно ослабляться или даже отсоединяться. Поэтому регулярные проверки необходимы.
Необходимо заранее проверить грузоподъемность – профилированные стальные крыши имеют ограниченную несущую способность. Дополнительный вес фотоэлектрической системы не должен превышать первоначальную расчетную нагрузку. Промышленная практика предполагает примерно 0,15 кН/м² для новых нагрузок; на самом деле общий вес панелей плюс система крепления обычно составляет от 20 до 35 кг на квадратный метр. Всегда приобретайте оригинальные чертежи конструкции и выполняйте проверку нагрузки перед установкой.



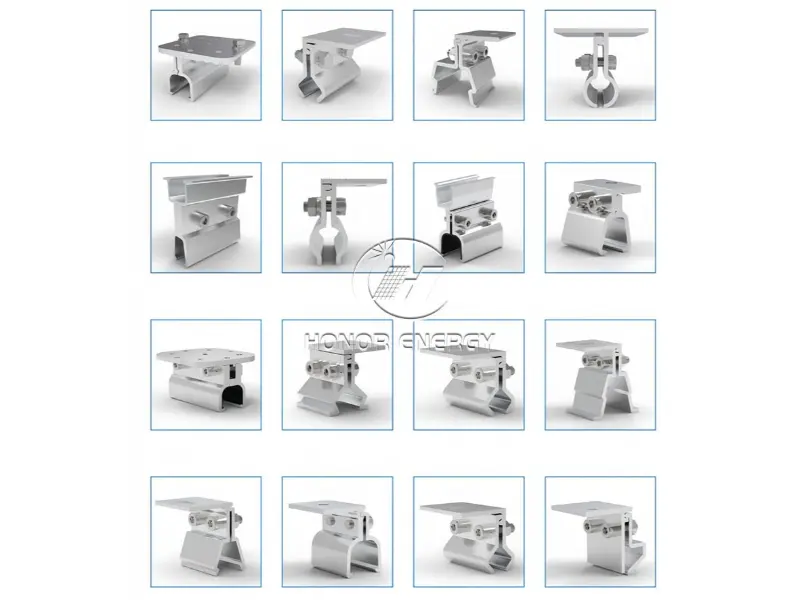

Основные виды кровельных клиплоков

Выбор клиплока полностью зависит от профиля стального листа. Разная форма ребер требует разной конструкции клиплока.

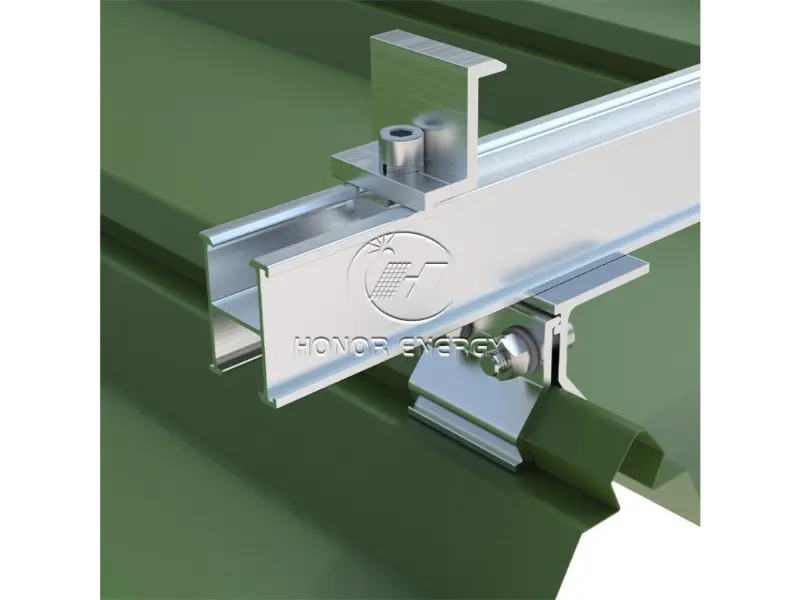

Клиплокс угловой

Соответствующий профиль крыши: стальные профилированные листы углового типа (распространенные модели: 470, 760, 820 и т. д.).
Листы углового типа имеют такое угловое ребро – это идеальная форма, за которую можно зацепиться клиплоку. У наших клиплоков челюсти созданы для того, чтобы кусать прямо это ребро, и что самое приятное? Вы не проделаете ни одной дырки в крыше. Установка проста: наденьте алюминиевый клиплок на ребро и затяните болты.
Сегодня доступны интегрированные клиплоки углового типа, которые вообще исключают необходимость в монтажных рейках – модули можно крепить непосредственно на клиплок, что существенно сокращает время монтажа.

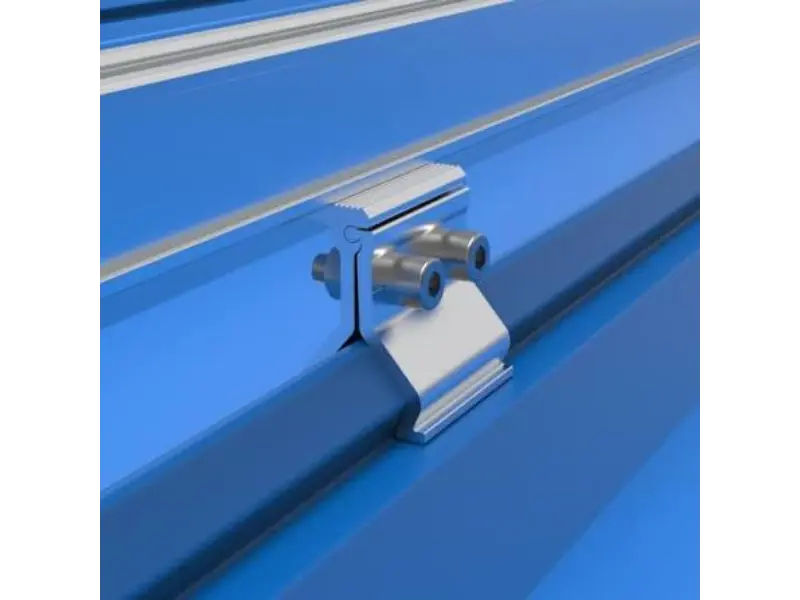

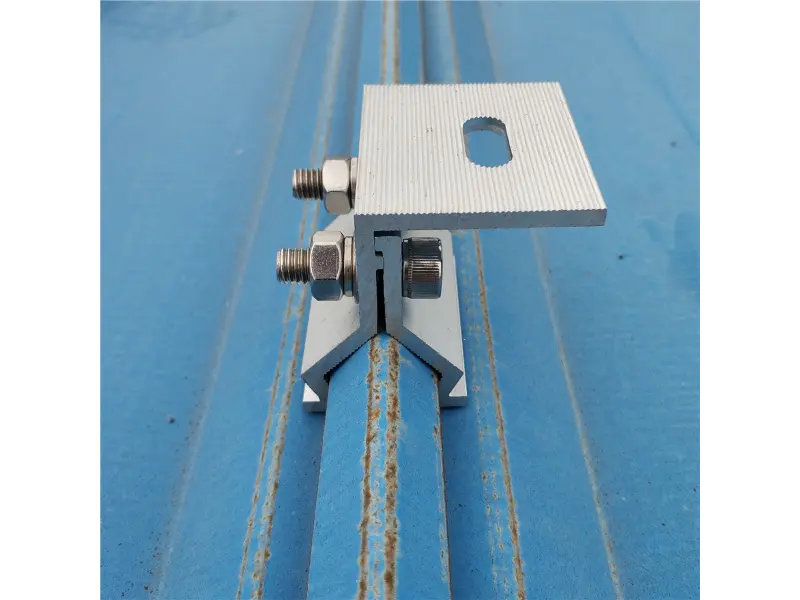

Стоячий фальцевый клиплок

Соответствующий профиль крыши: стальные профилированные листы со стоячим фальцем (обычные модели: 400, 430 и т. д.).
Ребра этих листов подняты вертикально и сцеплены между собой. клиплок просто крепится на вертикальный шов – провара опять же не требуется. В реальных проектах, таких как полупроводниковая фотоэлектрическая установка BOE на крыше в Хэфэе, в качестве системы крепления использовались специально разработанные клиплоки со стоячим фальцем.



Трапециевидные (Т-типа) клиплок

Соответствующий профиль крыши: стальные листы трапециевидного профиля.
Трапециевидные листы имеют простые ребра трапециевидной формы без сложных фиксирующих элементов, присущих угловым или стоячим фальцам. Эти ребра не обеспечивают надежной точки клиплокинга; поэтому в настоящее время стандартной практикой является использование саморезов , которые проникают в стальной лист и закрепляются в прогонах под ним.
Обратная сторона очевидна – сверление пробивает водонепроницаемый слой, создавая потенциальный путь утечки. Для трапециевидных крыш критически важны дополнительные меры по гидроизоляции: между клиплоком и стальным листом установите резиновые прокладки из EPDM, а вокруг каждого отверстия для винтов нанесите устойчивый к атмосферным воздействиям конструкционный силиконовый герметик (который может прослужить более 10 лет). В 2023 году тайфун в Наньтуне разрушил 12 фотоэлектрических проектов – более 60% отказов были связаны с коррозией и разрушением в пробуренных точках.



Интегрированный клиплок

Это новая конструкция, в которой отсутствуют монтажные направляющие. Клиплок представляет собой единое целое, легкий и прочный. Фотоэлектрические модули можно монтировать непосредственно на клиплок, что позволяет сэкономить материальные затраты и повысить несущую способность.





Советы по выбору и установке

Соотнесите тип клиплока с профилем крыши — клиплок углового типа нельзя использовать на трапециевидных листах, а клиплок Т-образного типа не подходит для других профилей. Несоответствие приводит к расшатыванию и утечкам.
Не затягивайте болты слишком сильно – обычно мы стремимся к моменту от 20 до 30 Н·м. Если пойти дальше, вы раздавите стальной лист, что нарушит гидроизоляцию.
И ради бога, не пропускайте герметик. Этот небольшой зазор между клиплоком и крышей — это именно то место, куда попадает вода, поэтому заполните его как следует.
Также старайтесь избегать работы в дождливые дни. Влага снижает прилипаемость герметика, а это верный путь к дальнейшим утечкам.

И последнее: не отставайте от регулярных проверок. Проверяйте болты и герметик каждые шесть месяцев и всегда делайте дополнительный осмотр после сильного шторма или сильного снегопада.
Не позволяйте их размеру ввести вас в заблуждение: клиплок сделает всю тяжелую работу. Выберите правильный тип и правильно установите его, и вы получите быструю, герметичную и надежную систему. Сделайте это неправильно, и вы заплатите за это – снижение мощности, повреждение крыши или, что еще хуже, отсоединение панелей. Хитрость проста: прикрепите клиплок к крыше, как следует затяните его и следите за обслуживанием.
