Солнечная соединительная пластина

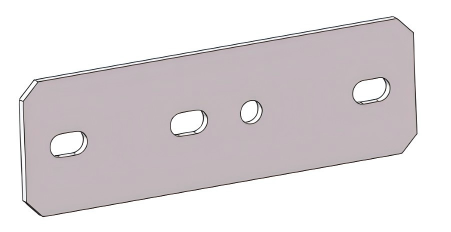

Деталь, называемая соединительной пластиной солнечной батареи, представляет собой прочный плоский кусок металла в форме толстого прямоугольника. Он изготовлен из высокопрочной стали с покрытием, предотвращающим ржавчину. В нем просверлено множество отверстий для болтов по очень специфическому, запланированному шаблону. Его основная задача — быть сверхнадежным звеном. Он действует как сверхпрочный соединитель, который соединяет и фиксирует две основные части опорной конструкции: горизонтальные балки, удерживающие солнечные панели, и вертикальные стойки, закрепленные в земле. Плотное соединение этих частей обеспечивает безопасную передачу всего веса и силы панелей и ветра через всю конструкцию на землю.

Способ подключения

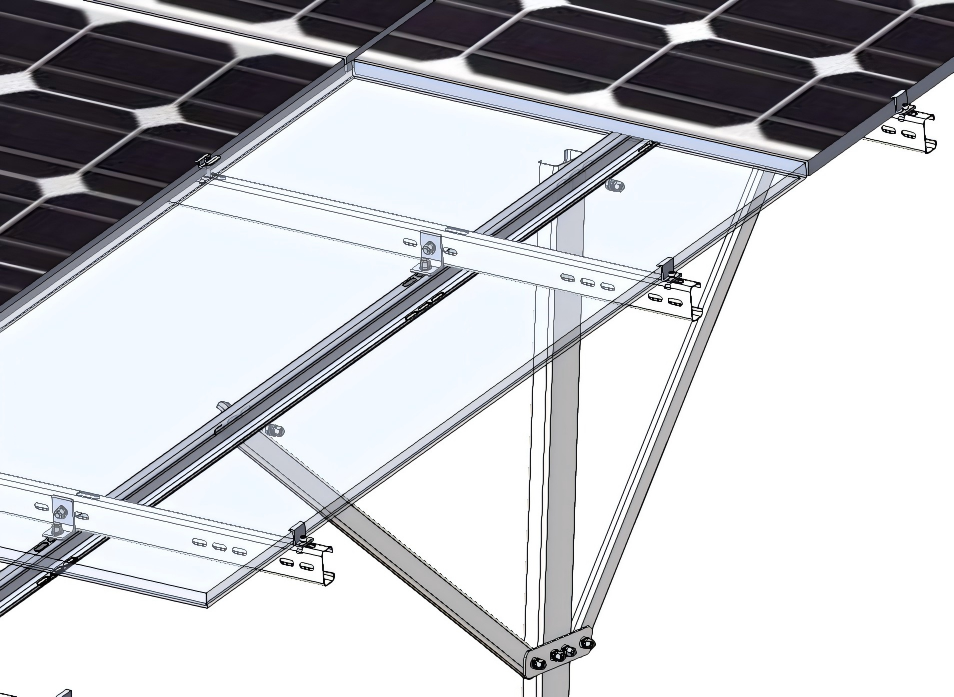

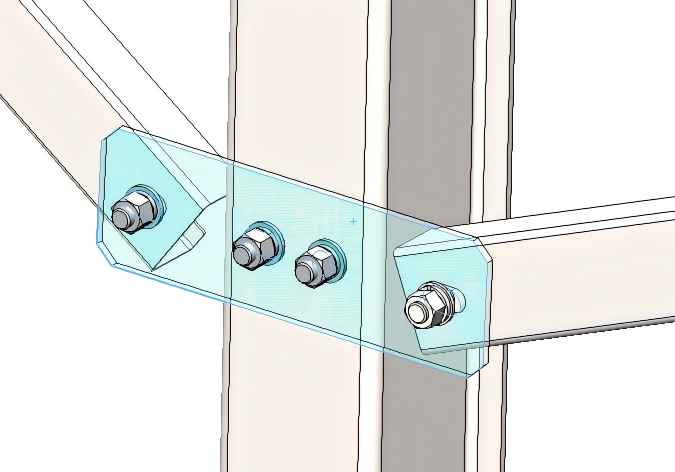

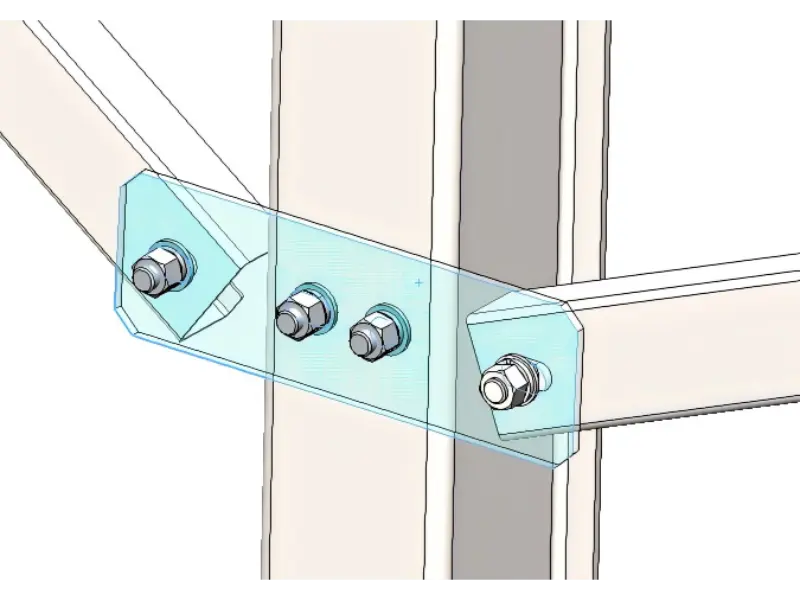

Соединительная солнечная пластина обычно встречается в одноколонных системах наземной поддержки или системах наземной поддержки, требующих дополнительных диагональных распорок. Это связано с тем, что он эффективно передает все усилия на основную колонну, тем самым усиливая длину основной продольной балки и закрепляя ее на месте. В нем должно быть минимум четыре отверстия: внешние отверстия для соединения диагональных распорок и два центральных отверстия для соединения основной колонны.

Отверстия соединительной пластины крепления солнечной батареи с обеих сторон обычно располагаются парами, поскольку обычно к колонне необходимо прикрепить только два наклонных кабеля. Центральные отверстия обычно располагаются либо горизонтально попарно, либо вертикально попарно. Хотя ориентация различается, распределение напряжений остается практически тем же. В настоящее время отверстия обычно проектируются вертикально, чтобы избежать концентрации напряжений вдоль одной и той же горизонтальной линии, тем самым повышая стабильность.

Особенности конструкции

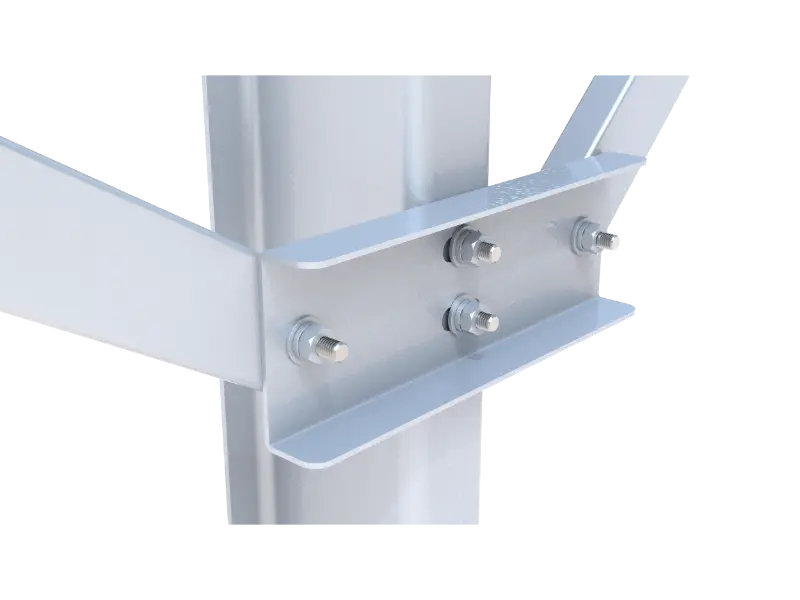

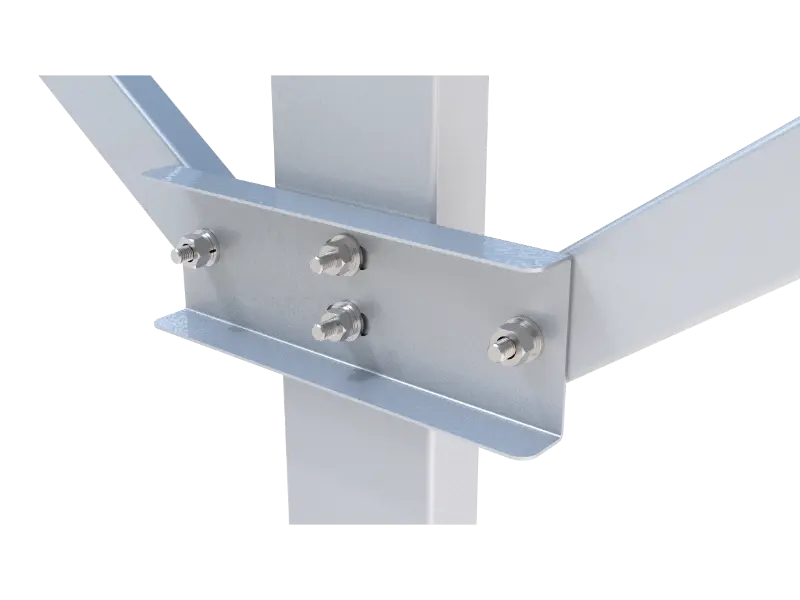

Соединительная пластина Mount Solar также имеет продуманный дизайн: ее верхние и нижние края согнуты или загнуты. Строители часто используют эту форму в местах, где дует сильный ветер или снегопад. Загнутые края соединительной пластины действуют так же, как усиленные углы прочной транспортировочной коробки. Это касается не только внешнего вида; на самом деле он придает металлу гораздо более жесткую форму, устойчивую к изгибу.
