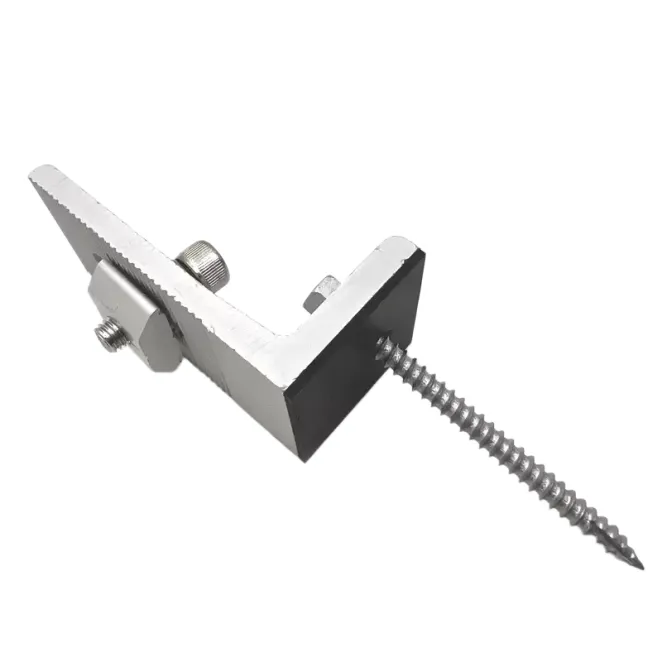

Солнечная установка L-образная ножка

Мы уже много лет занимаемся монтажом солнечных батарей и находимся здесь, в Xiamen Honor Energy. Поверхность L-образной опоры Solar Mounting обработана анодированием для повышения устойчивости к окислению и долговечности на открытом воздухе. Благодаря своей компактной L-образной конструкции ножка PV L обеспечивает стабильное соединение между солнечными рельсами и несущими конструкциями. Он совместим с обычными монтажными рейками для солнечных батарей, включая профили 41×41 мм и 41×62 мм, и широко используется в металлических кровельных системах, бетонных кровельных установках и наземных монтажных конструкциях для солнечных батарей.

Солнечная установка L-образная конструкция опоры

Ножка PV L — это прямоугольный кронштейн, используемый в системах крепления солнечных батарей для соединения фотоэлектрических рельсов с несущими конструкциями. Он передает механические нагрузки от солнечных модулей и рельсов на крышу или фундамент.

Типичный путь загрузки:

Солнечный модуль → Рельс → L-фут → Конструкция крыши/Фундамент

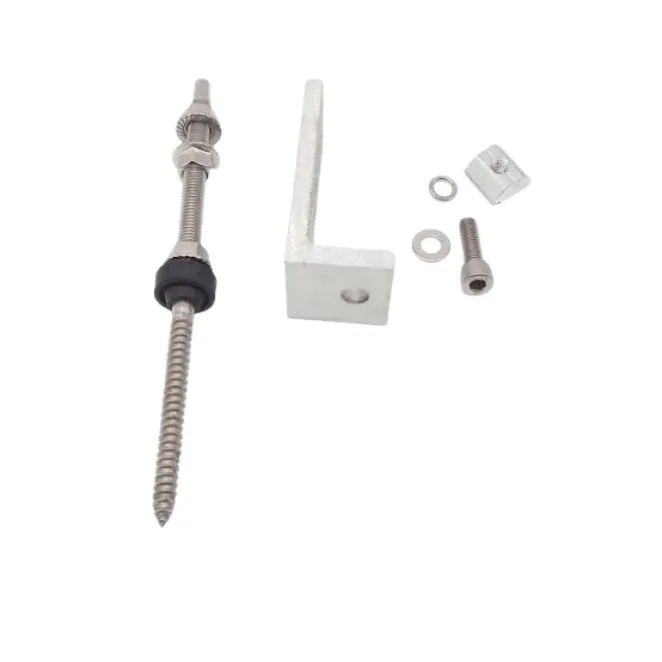

Горизонтальное основание крепится к опорной поверхности, а вертикальная секция соединяется с солнечной рейкой посредством болтов. Конструкция с прорезями позволяет регулировать положение во время установки, улучшая выравнивание направляющих и совместимость с различными условиями крыши.

Материал и обработка поверхности

Алюминиевый сплав 6005-T5

L-образные опоры для солнечных батарей в основном изготавливаются из алюминиевого сплава 6005-T5, который обеспечивает баланс прочности, легкого веса и устойчивости к коррозии.

Анодированная поверхность образует защитный оксидный слой, который повышает устойчивость к влаге, окислению и воздействию внешней среды. Для применения в прибрежных или высокоагрессивных средах альтернативные варианты из нержавеющей стали могут быть выбраны в соответствии с требованиями проекта.

Особенности продукта

Регулируемая конструкция соединения

Интегрированная конструкция паза обеспечивает гибкое позиционирование между L-образной ножкой и солнечной рейкой, помогая поддерживать выравнивание различных монтажных конструкций.

Легкая алюминиевая конструкция

Структура из алюминиевого сплава снижает вес компонентов, сохраняя при этом механическую прочность, необходимую для монтажа фотоэлектрических систем. Это делает его подходящим для крупномасштабных солнечных проектов, где важными факторами являются вес компонентов и эффективность установки.

Совместимость с рельсами

Г-образные ножки для крепления солнечных батарей совместимы с широко используемыми профилями фотоэлектрических рельсов, в том числе:

· алюминиевые направляющие 41×41 мм.

· алюминиевые направляющие 41×62 мм.

· Индивидуальные железнодорожные системы

Характеристики производительности

Структурная поддержка нагрузки

Нагрузочная способность L-образной опоры для крепления солнечных батарей зависит от марки материала, толщины, размеров, метода крепления и конструкции системы.

Типичные системы крепления фотоэлектрических систем с использованием L-опор предназначены для применений со скоростью ветра до 60 м/с и снеговой нагрузкой около 1,4–1,5 кН/м². Фактическая производительность зависит от структурных расчетов конкретного проекта и условий окружающей среды.

Коррозионная стойкость

Сочетание крепежа из анодированного алюминия и нержавеющей стали обеспечивает коррозионную стойкость при длительном использовании фотоэлектрических систем на открытом воздухе. Правильный выбор материала помогает снизить риски коррозии, вызванные воздействием окружающей среды и проблемами совместимости металлов.

Производственный процесс

L-образные опоры для солнечных батарей изготавливаются с помощью таких процессов, как штамповка, экструзионная обработка и обработка на станках с ЧПУ.

Для стандартного крупносерийного производства штамповка обеспечивает постоянство размеров и эффективность производства. Обработка с ЧПУ используется для изготовления индивидуальных конструкций, особых размеров и небольших объемов производства.

Качество производства ориентировано на:

· Точность размеров

· Точность пазов и отверстий

· Равномерность обработки поверхности

· Структурная целостность

Процесс анодирования улучшает характеристики поверхности алюминиевых компонентов за счет повышения твердости, коррозионной стойкости и устойчивости к атмосферным воздействиям.

Приложения

Солнечные системы с металлической крышей

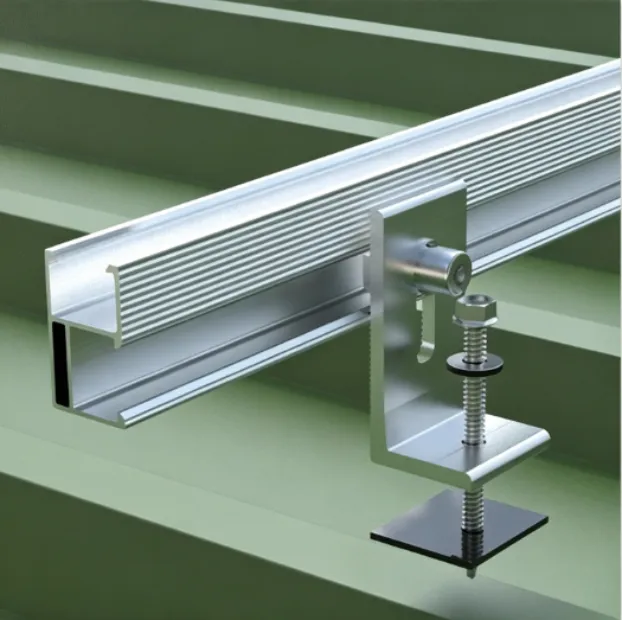

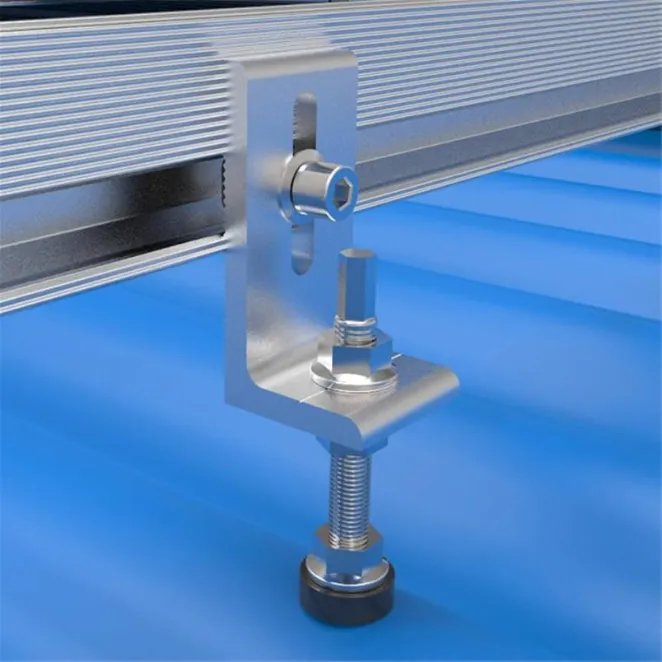

Г-образные ножки для крепления солнечных батарей широко используются на трапециевидных и гофрированных металлических крышах. Их компактная конструкция позволяет подключать фотоэлектрические рельсы непосредственно к несущим конструкциям крыши с помощью подходящих креплений.

Кровельные системы со стоячим фальцем

Для кровель со стоячим фальцем L-образные ножки можно комбинировать с кровельными зажимами, чтобы обеспечить соединение рельсов без непосредственного проникновения в поверхность крыши.

Бетонные Кровельные Системы

На бетонных крышах можно установить Г-образные ножки с подходящими монтажными основаниями или анкерами для соединения фотоэлектрических шин и поддержки солнечных модулей.

Наземные солнечные конструкции

Солнечная монтажная L-образная ножка также может использоваться в наземных солнечных системах, где требуются регулируемые рельсовые соединения и компактные монтажные компоненты.

Как выбрать Г-образные ножки для крепления солнечной батареи

Выбор материала

Для стандартных фотоэлектрических применений обычно выбирают алюминиевый сплав 6005-T5 с анодированной обработкой из-за его соотношения прочности и веса и коррозионной стойкости.

Для прибрежных зон, промышленных сред или мест с более высоким уровнем коррозии можно выбрать нержавеющую сталь или другие устойчивые к коррозии материалы.

Выбор толщины

Окончательную толщину следует выбирать в соответствии с требованиями к нагрузке на систему, состоянием крыши и конструкцией монтажа.

Выбор размера

Размеры L-ножки должны соответствовать солнечной рельсовой системе и конструкции установки. Важные параметры включают базовый размер, вертикальную высоту, положение паза и конструкцию монтажного отверстия.

Индивидуальные размеры могут быть разработаны в соответствии с различными конструкциями крепления солнечных батарей.

Руководство по быстрому выбору

Часто задаваемые вопросы

Вопрос 1. Что такое L-образная ножка для крепления солнечной батареи?

L-образная опора для установки солнечной батареи представляет собой алюминиевый кронштейн L-образной формы, используемый для соединения фотоэлектрических реек с кровельными конструкциями или монтажными фундаментами. Он служит ключевым соединительным компонентом в системах крепления солнечных батарей.

В2. Какой материал используется для ножек PV L?

Большинство ножек PV L изготовлены из алюминиевого сплава 6005-T5 из-за его механической прочности, легкого веса и устойчивости к коррозии.

Вопрос 3. Где используются ножки L?

Солнечные монтажные L-образные ножки обычно используются в металлических кровельных системах, солнечных установках на бетонной крыше, наземных фотоэлектрических конструкциях и коммерческих фотоэлектрических проектах.

Вопрос 4. Можно ли изготовить L-образные ножки для крепления солнечных батарей по индивидуальному заказу?

Да. Размеры, толщина, конструкция пазов, обработка поверхности и методы подключения могут быть настроены в соответствии с различными конструкциями крепления солнечных батарей.

Вопрос 5. Каков ожидаемый срок службы алюминиевых Г-образных ножек?

При правильном выборе подходящих материалов, обработке поверхности и совместимых монтажных компонентах Г-образные ножки из анодированного алюминия могут соответствовать долгосрочным эксплуатационным требованиям фотоэлектрических систем.

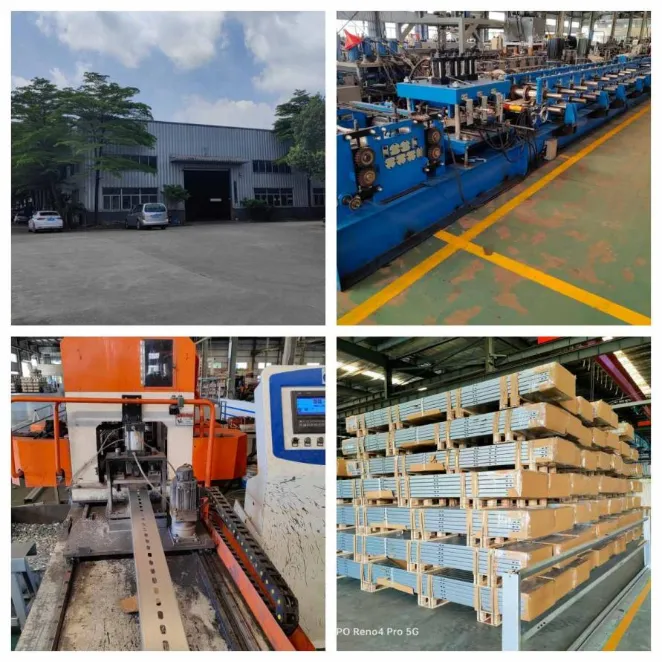

Фабрика и контроль качества

Xiamen Honor Energy производит аксессуары для монтажа на солнечных батареях посредством контролируемых производственных процессов, включая проверку сырья, формовку или механическую обработку, обработку поверхности и окончательную проверку качества.

Контроль качества фокусируется на постоянстве материала, точности размеров, качестве обработки поверхности и характеристиках продукта.

Варианты упаковки включают экспорт деревянных и стальных поддонов для защиты компонентов во время транспортировки.

Сертификаты

Xiamen Honor Energy следует стандартам управления качеством при производстве компонентов для монтажа солнечных батарей, в том числе:

· Система менеджмента качества ISO 9001

· Требования соответствия CE

· Ссылки на стандарты JIS
