Z-образный кронштейн для крепления солнечной панели

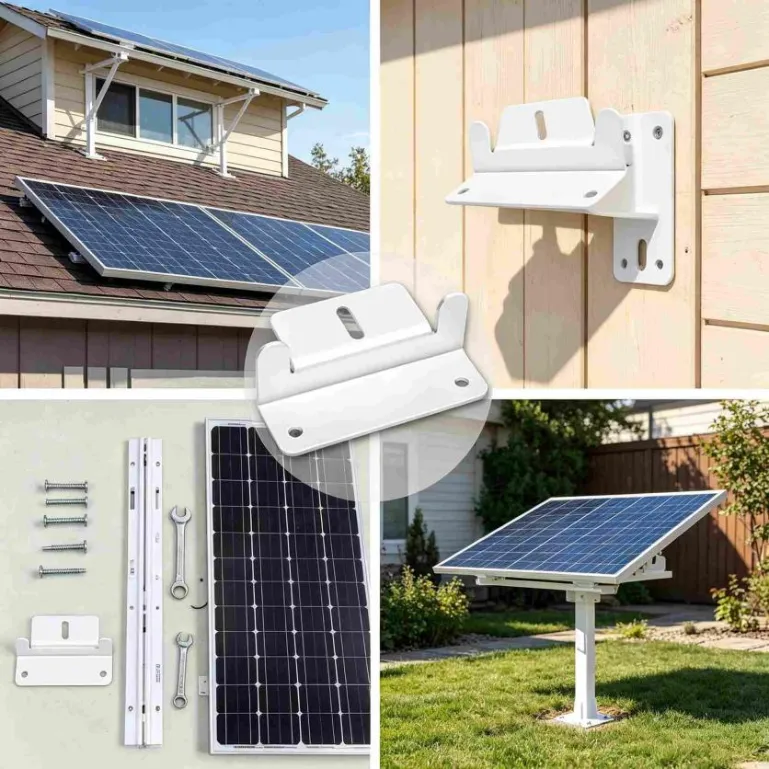

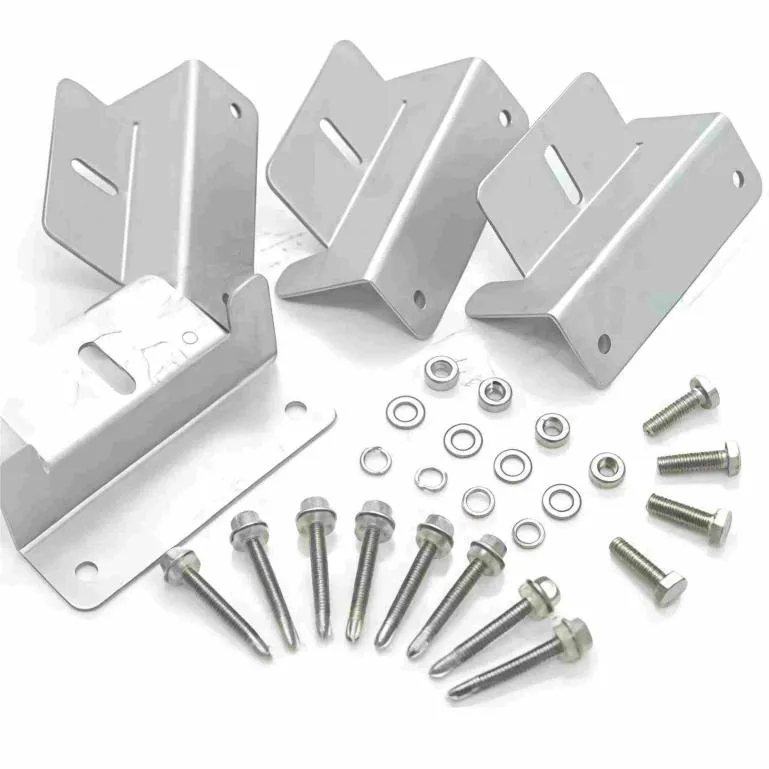

Этот алюминиевый кронштейн для солнечной панели с Z-образным кронштейном от Xiamen Honor Energy поддерживает индивидуальную настройку и оптовую продажу. В отличие от монтажа на общей рейке, этот кронштейн для фотоэлектрических систем крепится непосредственно на крышу автофургона или транспортного контейнера. Z-образная конструкция создает зазор между панелью и поверхностью крыши для прокладки кабеля и отвода тепла. При установке саморезы или болты проходят через нижние отверстия и фиксируются непосредственно на крыше автомобиля или контейнера — монтажные рейки не требуются. Для автодомов и контейнеров с плоской крышей и ограниченной грузоподъемностью этот метод позволяет уменьшить количество деталей и общий вес. Подходит для монтажников солнечных батарей и мастерских по переоборудованию, желающих приобрести решение для монтажа без рельсов.

Приложение

l Крыши автофургонов: крепятся непосредственно на плоскую крышу для питания внутренних систем.

l Крышки транспортных контейнеров: для домов-контейнеров или мобильных накопителей энергии.

l Специальные транспортные средства: автофургоны, инженерные машины и т. д.

l Временные здания: сборные дома, будки для охраны и другие солнечные установки с плоской крышей.

Технические параметры

Часто задаваемые вопросы

1. Этот Z-образный кронштейн прикручивается непосредственно к крыше автофургона. Как вы справляетесь с гидроизоляцией?

Сам кронштейн не является водонепроницаемым. Во время установки нанесите герметик (например, бутиловый или силиконовый) вокруг отверстий для винтов, прежде чем вкручивать их. Также рекомендуется добавить водонепроницаемую прокладку или полоску между основанием кронштейна и поверхностью крыши, чтобы дождевая вода не просачивалась через отверстия. Если крыша автофургона изготовлена ​​из стекловолокна или металла, тщательно очистите поверхность перед нанесением герметика для лучшей адгезии.

2. Достаточно ли прочна установка без направляющих непосредственно на крышу контейнера?

Грузоподъемность зависит от двух вещей: толщины и материала крыши контейнера, а также способа крепления. Для стандартных стальных контейнеров толщина панели крыши обычно составляет от 1,6 до 2,0 мм. Использование саморезов с герметиком в сочетании с многоточечным распределением силы Z-образного кронштейна обычно достаточно для солнечных панелей стандартного размера. Для крыш из алюминия или стекловолокна сначала проверьте толщину панели. При необходимости добавьте внутрь опорную пластину или используйте заклепочные гайки, чтобы винты не вывернулись.

3. Что делать, если крыша автофургона или контейнера не идеально ровная?

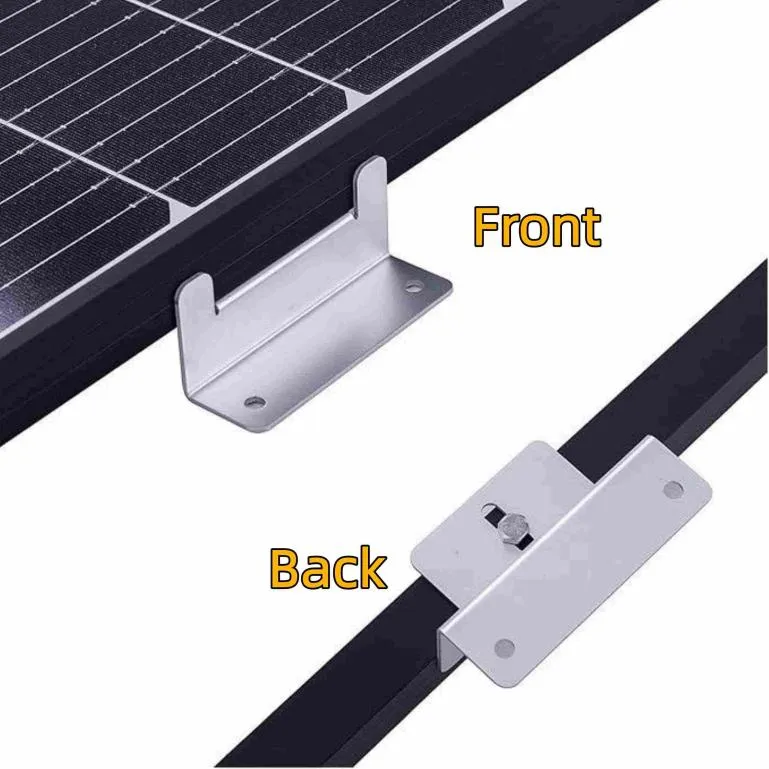

Небольшие неровности обычно допустимы. Основание Z-образного кронштейна имеет контактную поверхность, которая может оставаться заподлицо после затяжки. Однако если крыша имеет заметный изгиб или неровные участки, лучше добавить прокладки под основание кронштейна или выбрать более толстый алюминиевый кронштейн (например, 3,0 мм), чтобы уменьшить неравномерное напряжение на панели после установки. Перед сверлением поместите кронштейн на крышу, чтобы проверить посадку.
